Возможные ошибки при выполнении расчетов

Ошибка Z001: ID=ХХ Участок не имеет узла

Данная ошибка скорей является не ошибкой, а предупреждением, поэтому она выводится синим цветом и не является причиной остановки расчета.

Такое предупреждение будет выведено при неправильном нанесении сети, когда начальный или конечный узел участка не связан с каким-либо объектом, хотя при этом визуально может казаться, что участок связан с точечным объектом.

Для проверки связности всей сети воспользуйтесь разделом « Поиск связанных и не связанных ». Для исправления ошибки воспользуйтесь разделом «Редактирование элементов объекта».

ХХ - индивидуальный номер объекта (ID или Sys), автоматически присваиваемый при изображении сети.

Ошибка Z013: ID=XX Узел содержит недопустимый набор связей

Ошибка 141: сток ID=XX содержит более одного входящего ребра.

Данная ошибка выводится при неправильном нанесении сети, в том случае, когда к объекту присоединено недопустимое количество участков.

Ошибка Z003: ID=XX В конструкторском расчете из узла может выходить только один участок

Конструкторский расчёт нельзя использовать, если из колодца выходит несколько самотечных участков. Ограничение математической модели.

Ошибка Из узла один участок должен выходить

Следует проверить ориентацию участков. Также можно использовать опцию автоматического изменения направлений участков.

Ошибка Z004: Неверное значение поля

Данная ошибка выводится при наличии некорректных данных или при отсутствии исходной информации хотя бы в одной строке необходимой для расчетов. Для устранения ошибки необходимо дважды щелкнуть левой кнопкой мыши по сообщению, после чего откроется окно семантической информации по объекту с неверными или отсутствующими данными, и курсор встанет на поле, где необходимо ввести или исправить информацию.

Не найдено поле

В базе данных нет необходимого поля. Следует обновить структуру слоя сети или подключить недостающее поле в настройке слоя. Возможно, что поле потребуется добавить вручную.

Ошибка Z007: В базе по объекту 'Название объекта' не задано поле исходных данных для значения 'Название поля'

В ошибке указывается название типового объекта и поле, необходимые для выполнения расчёта. Если в базе данных поле уже создано, то следует настроить поле для выполнения расчётов.

Ошибка Z034: ID=XX Фиксированная отметка конца участка выше отметки начала участка отметка_конца > отметка_начала

Данная ошибка возникает в случает, когда на участке ID=XX задано поле Фиксированная отметка конца (кон), м, но заданная фиксированная отметка выше, чем отметка начала участка. Следует внимательно проверить задаваемое значение фиксированной отметки и проанализировать, почему отметка начала получается выше желаемого значения.

Ошибка Z033: ID=XX Фиксированная отметка начала участка выше отметки входящего трубопровода отметка_начала > отметка_входящего_трубопровода

Данная ошибка возникает в случает, когда на участке ID=XX задано поле Фиксированная отметка начала (кон), м, но заданная фиксированная отметка выше, чем отметка входящего в данных колодец участка:

Следует внимательно проверить задаваемое значение фиксированной отметки и проанализировать, почему отметка начала получается выше желаемого значения.

Предупреждение 08: перепад высот превышает длину канала ID=XX

Следует проверить исходные данные по объекту с ошибкой. Длина участка не должны быть меньше, чем перепад высот начального и конечного узла.

Ошибка Z012: ID=17 В сортаменте отсутствует минимально необходимый диаметр (1.20 м)

Данная ошибка возникает при выполнении конструкторского расчета. Следует проверить какие диаметры существуют в сортаменте, возможно необходимо добавить недостающие. Также следует проверить расходы в сети. Обязательно проверить сортаменты на всех участках, если используются различные материалы.

Ошибка Z010: ID=XX Отметка дна колодца больше отметки поверхности земли (56.79 м > 54.30 м)

Следует проверить исходные данные узла XX, и внести необходимые изменения.

Предупреждение Z603: ID=XX Излив на землю (05.00000037 л/с)

Ошибка возникает, если колодец открытого типа (поле Тип: открытый\закрытый). В результате расчёта уровень воды в колодце больше его глубины и происходить излив на поверхность.

Предупреждение Z604: ID=270 Погрешность суммы расходов в узле (1.62030890 л/с)

Погрешность связности (%) ..... -32.520 Данная ошибка возникает при недостаточном времени анализа сети. Следует в настройках расчёта увеличить время анализа сети.

Примечание

Для сходимости расчета с кольцами, отрицательными уклонами, развилками и при динамическом режиме, требуется большой интервал времени анализа сети, до ее выхода на стабильный режим. В результате расчета определяется Погрешность связности (%) .Чем больше время анализа расчета, тем меньше становится погрешность (но увеличивается время расчета). Погрешность связанности должна быть менее единицы (должна стремиться к 0).

Предупреждение Z620: ID=7 Подозрительно большой уклон земли на участке (хх мм/м)

Предупреждение о превышении уклона земли (по умолчанию 500 мм/м) при проведении конструкторского расчета. Такие уклоны могут быть из за-за ошибок, связанных с вводом геодезическим отметок или неправильных данных.

Проверьте исходные данные по объектам, а также настройки конструкторского расчета.

Предупреждение Z605: ID=XX Транзитный дождеприемник. После узла будет фиксированный уклон 20 мм/м

Следует проверить исходные данные колодца с указанным идентификатором ID=XX - в поле Система водоотведения у него указан тип Дождеприемник, а на схеме он изображен "транзитным" колодцем (см. рисунок ниже) - в этом случае при выполнении конструкторского расчета будет фиксированный уклон 20 мм/м.

Рисунок 115. Транзитный дождеприемник на схеме

ПО предупреждает о таких случая, так как изображать Дождеприемники следует изображать на отдельных участках (не транзитными узлами). Внимательно проверьте схему, возможно потребуется ее изменить (перерисовать) или исправить значение поля Система водоотведения. Пример правильного изображения Дождеприемников на схеме показан на следующем рисунке:

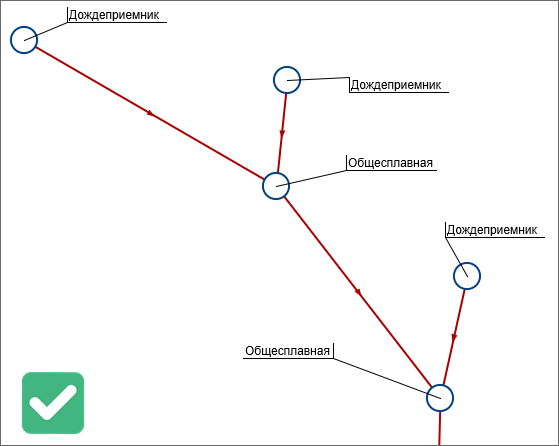

Рисунок 116. Правильное изображение дождеприемников на схеме

Предупреждение Z613: ID=XX На участке нулевой расход

Предупреждение, что на участке нулевой расход - следует проверить исходные данные по колодцам, связанных с данным участком.

Предупреждение Z623 ID=XX Не достигнуто фиксированное заполнение

Данное предупреждение выводится при проведении конструкторского расчета, когда на участке с ID=XX задано поле Фиксированное заполнение (кон), но при выполнении расчета добиться заданного заполнения программе не получается. Следует проверить результат расчета в поле Заполнение h/D (кон) - возможно полученный результат близок к фиксированному значение и вас устраивает.

Если же полученное значение сильно отличается от желаемого фиксированного, то следует внимательно сортаменты подбираемых трубопроводом, расходы, высотную схему или другие фиксированные параметры - следует найти причину, почему на данном участке не получается добиться фиксированного заполнения.
