Продольный профиль

Одним из основных инструментов анализа результатов расчетов для канализационных сетей является построение продольного профиля. Он изображает линии отметки земли, лотков, глубины колодцев, диаметров, уклонов трубопроводов, а также наполнение колодцев и участков сети водоотведения по выбранному маршруту, например, от потребителя до одного из колодцев.

Маршрут для продольного профиля строится автоматически, достаточно указать его начальный и конечный узлы. Если путей от одного узла до другого может быть несколько, то необходимо указать промежуточные узлы.

[Подсказка]Подсказка

Воспользуйтесь быстрой настройкой графика, чтобы настроить его масштаб, внешний вид и какие объекты отображаются на профиле.

Пример продольного профиля

Рисунок 119. Пример продольного профиля


Панель инструментов продольного профиля:

Быстрая настройка пьезометрического графика

Наиболее часто используемые настройки пьезометрического графика можно задать с помощью контекстного меню, открывающегося щелчком правой кнопки мыши в области окна График.

Быстрая настройка графика с помощью контекстного меню позволяет:

  1. Выделить пьезографик или табличную часть;

  2. Изменить внешний вид пьезографика;

  3. Настроить масштаб пьезографика;

  4. Настроить кривые пьезографика и ячейки таблицы;

  5. Изменить свойства пьезографика.

Быстрые настройки графика

Рисунок 128. Быстрые настройки графика


Выделение продольного профиля

Выделить всю область пьезографика можно с помощью пункта Выделить все контекстного меню. Выделение может понадобиться для дальнейшего копирования и вставки пьезографика в какую либо программу, например в Microsoft Word™ или Microsoft Excel™.

Возможно отдельно выделить табличную часть дальнейшего копирования.

Изменение внешнего вида продольного профиля

При выборе пункта Вид контекстного меню откроется дополнительное меню со следующими опциями:

  1. Затенять при наложении- при совмещении нескольких пьезометрических графиков можно выбрать будет ли построенный ранее график затеняться или нет;

  2. Таблица- с помощью данной опции можно включать и выключать отображение табличной (или шкальной) области графика;

  3. Скрывать ячейки- с помощью данной опции можно скрыть частично видимые ячейки таблицы (в случае их наложения друг на друга).

  4. Показать/убрать колонки... - позволяет вручную скрывать колонки с данными из таблицы и графика. При выборе открывается окно со списком элементов графика (объектов, через которые построен путь для графика). Чтобы скрыть элемент на графике, нужно снять отметку напротив него.

    [Примечание]Примечание

    В настройках графика сохраняются идентификаторы скрытых объектов и в дальнейшем они не отображаются при построении новых графиков.

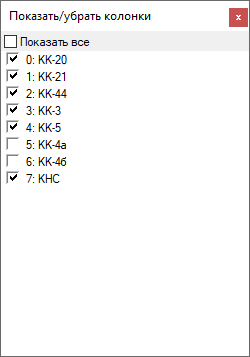

    Диалог Показать/убрать колонки...

    Рисунок 129. Диалог Показать/убрать колонки...


    Если объект скрыт с графика, то для его отображения следует установить галочку напротив его названия.

Изменение масштаба продольного профиля

При выборе пункта Масштаб контекстного меню откроется дополнительное окно настройки масштаба графика, в котором можно определить:

Масштаб для оси X:

  1. без масштаба (равномерные отсчеты) — стандартный вид графика с равномерными отступами между точками графика.

  2. без масштаба (компактно) — компактный вид графика, ширина колонки подбирается по текстовому содержимому.

  3. подбирать масштаб автоматически — программа автоматические подберёт подходящее значение масштаба (по отношению к длинам участков). Также возможно задать вручную используя следующий пункт;

  4. соблюдать масштаб, заданный пользователем, например 1:200, 1:400 (в окошке справа необходимо указать этот масштаб).

Масштаб для оси Y:

  1. подбирать автоматически

  2. соблюдать заданный пользовательский масштаб.

Для включения или отключения отображения нулевой геодезической отметки на графике. Для ее отключения надо снять флажок Всегда включать ноль в диапазон шкалы, для включения нуля наоборот установить флажок. Данная функция удобна при больших значениях геодезических отметок.

Настройка кривых продольного профиля

При выборе опции Кривые откроется дополнительное окно со списком всех кривых графика:

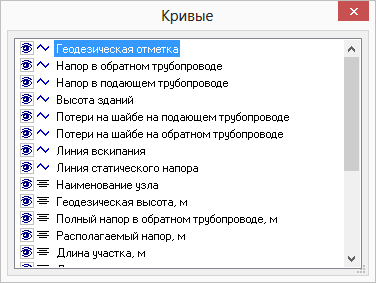

Список кривых пьезометрического графика

Рисунок 130. Список кривых пьезометрического графика


Для того чтобы скрыть или отобразить ранее скрытую кривую надо сделать щелчок левой кнопкой мыши слева от названия кривой на значке «глаза».

Двойной щелчок левой кнопкой мыши на названии кривой откроет диалоговое окно настройки кривой.
