Автоматическое ориентирование участков

Для моделирования сети водоотведения обязательно, чтобы направления участков соответствовали реальной действительности, то есть направление на всех участках должно строго соблюдаться. Сменить направления можно автоматически для всех участков канализационной сети по направлению к конечному объекту- выпуску.

Вы можете применить данную операцию для выделенной группы объектов.

[Важно]Важно

Для участков сети водоотведения, которые находятся в кольце, направления следует менять вручную!

Для проведения данной операции следует:

  1. Выполните команду главного меню Задачи|ZuluDrain или нажмите кнопку на панели инструментов. На экране появится панель расчетов (Рисунок 138, «Панель расчетов»).

    Панель расчетов

    Рисунок 138. Панель расчетов


  2. Нажмите кнопку Слой... и выберите из списка слой канализационной сети.

  3. Перейдите на вкладку Сервис. (смотрите Рисунок 139, «Ориентирование участков»)

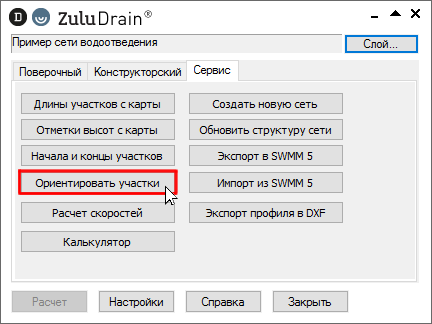

    Ориентирование участков

    Рисунок 139. Ориентирование участков


  4. Нажмите кнопку Ориентировать участки.

  5. В открывшемся окне выберите, следует ли проводить операцию только для выделенных объектов сети. В случае установки опции, операции будет проведена только для группы выделенных объектов. В противном случае — для всех объектов слоя!

  6. Программа автоматически изменит направления участков.
