Отчет по требованиям МосВодосток

ZuluDrain позволяет сформировать отчет по требования МосВодосток в виде книги Excel. Отчет можно сформировать на основании (и после выполнения) конструкторских расчетов: дождевой и общесплавной. Файл будет содержать данные из ZuluDrain-слоя с исходными данными и результатами расчета (смотрите картинку ниже).

[Предупреждение]Предупреждение

Убедитесь, что у вас есть доступ к MS Excel, так как отчет будет формироваться в виде книги Excel.

Пример отчета в Excel

Рисунок 104. Пример отчета в Excel


Формирование отчета

  1. Запустите панель ZuluDrain и выберите слой для расчета. Подробнее смотрите раздел Запуск конструкторского расчета

  2. Чтобы активировать возможность формирования отчета, в настройках конструкторского расчета дождевой канализации включите опцию Формировать отчет для Excel.

    Окно Параметры расчета дождевой канализации

    Рисунок 105. Окно Параметры расчета дождевой канализации


  3. Запустите конструкторский расчет. После успешного выполнения расчета, на панели расчетов ZuluDrain будет активна кнопка Отчет.

    [Примечание]Примечание

    Если кнопка активна, то проверьте правильность выполнения расчетов и тип системы на панели расчетов ZuluDrain — отчет доступен только для Дождевой и Общесплавной.

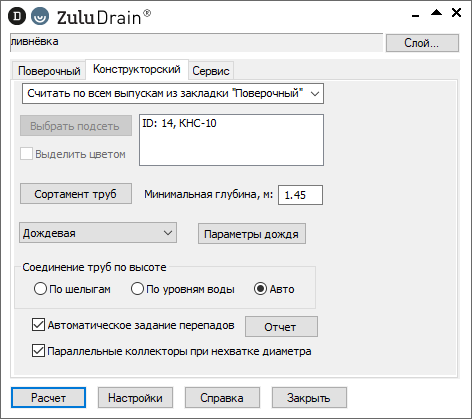

    Панель расчетов ZuluDrain

    Рисунок 106. Панель расчетов ZuluDrain


  4. Нажмите кнопку Отчет, после чего откроется окно для выбора пути и имени файла отчета.

  5. Укажите путь и желаемое имя файла отчета и нажмите ОК. ZuluDrain начнет экспорт в файл.

    Когда операции завершится, на экране отобразиться сообщение Отчет сформирован.

Откройте сохраненный файл в MS Excel, чтобы просмотреть полученные данные.
