Для запуска конструкторского расчета дождевой самотечной системы:

Шаг 1.

Выберите команду главного меню Задачи|ZuluDrain или нажмите кнопку панели инструментов. На экране появится панель расчетов.
Нажмите кнопку Слой... и выберите из списка слой канализационной сети.
Перейдите на вкладку Конструкторский.

Рисунок 100. Вкладка конструкторского расчета

Шаг 2. Выбор сети для расчета

Далее вы можете выбрать способ проведения расчета: указать вручную подсеть или считать по всем выпускам из вкладки "Поверочный":

Выбор подсети и участка подключения

На панели конструкторского расчета выберите вариант Считать выбранную подсеть.
Для выбора подсеть на панели навигации нажмите кнопку Выделить и щелчком выберите на схеме любой из участков проектируемой сети:. Выделенный участок замигает, (Рисунок 92, «Выбор участка проектируемой сети»).

Рисунок 101. Выбор участка проектируемой сети

На панели расчета нажмите кнопку Выбрать подсеть. Флажок Выделить цветом должен быть установлен. При этом все участки канализационной сети, участвующие в расчете, окрасятся в красный цвет, включая и выбранный участок (Рисунок 93, «Выбор подсети для расчета»).

	Подсказка
	Чтобы выделить другим цветом участки с фиксированными диаметрами, включите опцию Фиксированные.

Рисунок 102. Выбор подсети для расчета

Считать по всем выпускам из вкладки Поверочный
1. На панели конструкторского расчета выберите вариант Считать по всем выпускам из закладки "Поверочный".
2. Перейдите на вкладку Поверочный и отметьте сеть для которой будет производиться расчет, установив флажок рядом с названием (Рисунок 84, «Выбор сети для расчета»).

  Рисунок 103. Выбор сети для расчета
3. Вернитесь на вкладку конструкторского расчета.

Шаг 3. Указание параметров расчета и запуск

Выберите из выпадающего списка вариант Дождевая.
Нажмите кнопку Сортамент и выберите материал трубопроводов, а также проверьте их параметры. (Подробнее о работе с сортаментом Справочник по трубам).
На панели конструкторского расчета задайте минимальную глубину канализационных колодцев в метрах (поле Минимальная глубина, м).
Нажмите кнопку Параметры и укажите информацию (согласно СП 32.13330.2018) для проведения расчета. Подробнее о настройках расчета смотрите раздел «Настройки расчета дождевой канализации».

Чтобы один водосборный бассейн мог сливать стоки в разные дождеприемники, включите опцию Разрешать связь бассейна с несколькими узлами.

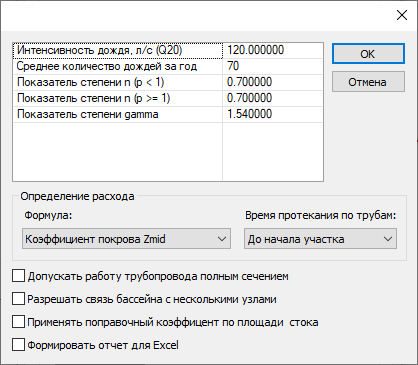

Рисунок 104. Окно Параметры расчета дождевой канализации
Укажите способ Соединения труб по высоте:
- По шелыгам.
- По уровням воды.
- Авто.
Чтобы разрешить программе подбирать параллельные коллекторы (участки) при нехватке диаметров, установите опцию Параллельные коллекторы при нехватке диаметров. В таких случаях в окне сообщений вы увидите предупреждение вида Предупреждение Z610: ID=12 Параллельные коллекторы: 3. Результаты будут записаны в базу данных участков в поле Barrels_c, Количество коллекторов (кон).

При необходимости проверки пересечений смежными коммуникациями включите опцию Проверка пересечений со смежными коммуникациями и укажите Допуск при пересечении, м.

Если сети сближаются меньше заданного пользователем допуска (расстояния в метрах), то программа выдаст предупреждение о возможном пересечении. Например, Предупреждение Z619: ID=5 Участок проходит близко к точке пересечения с другой сетью delta=0.73 м.

Такие места будут видны на продольном профиле, при соответствующих настройках графика.

	Примечание
Пересечения должны быть изображены на схеме и настроены в структуре слоя. Подробнее смотрите раздел .«Пересечение». Автоматического подбора высотной схема с учетом пересечений не предусмотрено, программа лишь предупреждает пользователя.

Примечание

Пересечения должны быть изображены на схеме и настроены в структуре слоя. Подробнее смотрите раздел .«Пересечение».

Автоматического подбора высотной схема с учетом пересечений не предусмотрено, программа лишь предупреждает пользователя.

Нажмите кнопку Расчет.
