Пересечение


Пред.		След.

– типовое условное обозначение пересечения.

Пересечение – это символьный объект, используемый для указания точки пересечения канализационной сети с другими смежными коммуникациями. У типа пересечение собственная база данных, где указывается информация о наименовании, диаметре и отметке смежной коммуникации.

	Примечание
Добавлен с версии 10.0.0.8799 - при создании нового слоя уже будут включены в структуру слоя и подключены в расчетной модели. Если вы хотите добавить Пересечение в ваш слой, то можете: создать новый слой водоотведения и из него импортировать тип Пересечение в ваш слой. или создать новый тип самостоятельно. Если вы в предыдущих версиях самостоятельно создавали тип пересечение, например для экспорта в dxf, то можете использовать свой тип, но обязательно настройте его в расчетной модели.

Примечание

Добавлен с версии 10.0.0.8799 - при создании нового слоя уже будут включены в структуру слоя и подключены в расчетной модели.

Если вы хотите добавить Пересечение в ваш слой, то можете:

создать новый слой водоотведения и из него импортировать тип Пересечение в ваш слой.

или
создать новый тип самостоятельно.

Если вы в предыдущих версиях самостоятельно создавали тип пересечение, например для экспорта в dxf, то можете использовать свой тип, но обязательно настройте его в расчетной модели.

Пересечения можно изображать на схеме:

Вручную

Чтобы вручную изобразить пересечение на схеме, следует:

Воспользоваться кнопкой Выбор типа и нарисовать пересечение не далее 5 пикселей от участка сети.

	Предупреждение
Пересечения не является объектами инженерной сети и не должны быть топологически связаны с сетью водоотведения. Рисунок 16. Пример пересечения на схеме

Предупреждение

Пересечения не является объектами инженерной сети и не должны быть топологически связаны с сетью водоотведения.

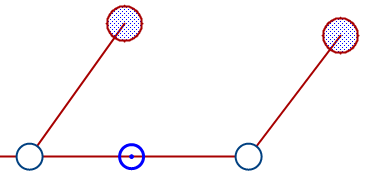

Рисунок 16. Пример пересечения на схеме

В режиме внести информацию о пересечении.

Автоматически.

ZuluDrain позволяет автоматически определять точки пересечения канализационной

В результате автоматического операции точки пересечения будут автоматически добавлены в исходный слое канализации и в них записана информация о наименовании, диаметре и отметке смежной коммуникации.

Поиск пересечений происходит исходя из геодезических отметок, указанных в исходном слое канализации. Это могут быть отметки из поверочного или конструкторского расчета (отметки для этих расчетов указываются в отдельных полях базы данных).

Пересечения:

Участвуют в экспорте профиля в DXF - построение профиля в DXF происходит с учетом точек пересечения.
Отображаются на продольном профиле вдоль указанного пути.
Предупреждение

Необходимо предварительно настроить шаблон графика.
Учитываются при проведении конструкторского расчета - доступна проверка на пересечения проектируемой сети со смежными сетями. Если сети сближаются меньше заданного пользователем допуска (расстояния в метрах), то программа выдаст предупреждение о возможном пересечении.

Предупреждение Z619: ID=5 Участок проходит близко к точке пересечения с другой сетью delta=0.73 м
