Автоматическое создание точек пересечений со смежными коммуникациями

ZuluDrain позволяет автоматически определять пересечения канализационной сети с другими смежными коммуникациями: тепловой, водопроводной, газовой и, например, ливневой канализацией.

[Примечание]Примечание

Смежные коммуникации должны быть слоями инженерных сетей ZuluGIS: ZuluThermo, ZuluHydro и т.д.

Точки пересечения с другими инженерными сетями отображаются символьными объектами - для этого в версию 10.0.0.8799 добавлен новый символьный тип Пересечение с собственной базой данных.

Чтобы запустить операцию автоматического создания пересечений:

  1. Выполните команду главного меню Задачи|ZuluDrain или нажмите кнопку на панели инструментов. На экране появится панель расчетов ZuluDrain.

    Панель расчетов

    Рисунок 164. Панель расчетов


  2. Нажмите кнопку Слой... и выберите из списка слой канализационной сети.

  3. Перейдите на вкладку Сервис.

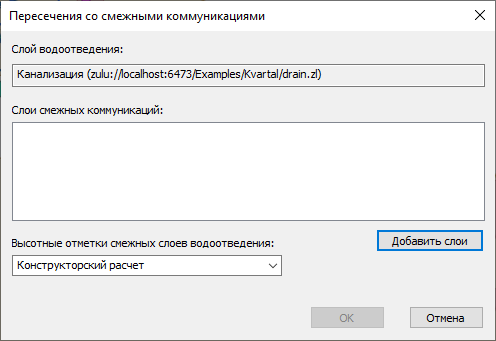

  4. Нажмите кнопку Пересечения с сетями. На экране отобразится диалог создания пересечений:

  5. Чтобы указать слои для пересечения нажмите кнопку Добавить слои и выберите нужные слои.

  6. Выберите откуда будет использоваться информации о высотной схеме канализации:

    • Конструкторский расчет - используются данные из полей для конструкторского расчета (глубины колодцев, диаметры участков и т.д).

    • Поверочный расчет - используются данные из полей для поверочного расчета.

  7. Для запуска операции нажмите кнопку ОК.

    Информация о выполнении операции отобразится в окне Сообщения, например:

    Поиск пересечения со смежными коммуникациями.
Слой: drain_2024-04(zulu://localhost:6473/drain_new/drain_2024-03.zl)

Сеть водоснабжения: voda(zulu://localhost:6473/sample/voda.zl)
Добавлено объектов: 52

...

Поиск закончен

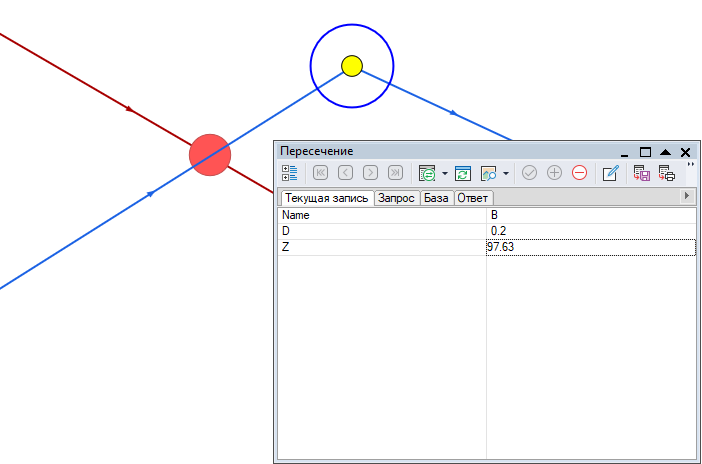

    В исходном слое канализации будут добавлены объекты Пересечения с заполненной информацией о наименовании, диаметре и отметке смежной коммуникации:
