Выделение связанных водосборных бассейнов

ZuluDrain позволяет быстро выделить водосборные бассейны с помощью инструмента Поиск пути: пользователь отмечает объекты сети с помощью "флажков" и далее может выделить сразу все бассейны, расположенные выше по течению (против направления стрелок на участках).

Можно указать участки, по которым не будет проходить маршрут для поиска бассейнов.

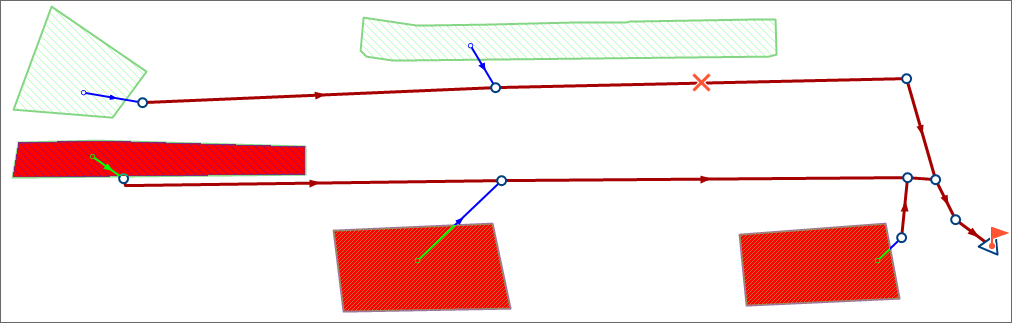

Выделение связанных бассейнов

Рисунок 165. Выделение связанных бассейнов


[Предупреждение]Предупреждение

У водосборных бассейнов обязательно должна быть связь с колодцами и заданы уникальные (без повторов) имена бассейнов (в поле Name, Название).

Чтобы выделить связанные бассейны "выше по течению":

  1. Сделайте активным слой, в котором нужно выделить.

  2. Выберите режим установки флагов, нажав кнопку Поиск пути .

  3. Щелкните мышью по нужному узловому объекту сети узлу (установится красный флажок). Вы можете установить сразу несколько флагов.

  4. Чтобы указать участки, по которым не будет проходить маршрут для поиска следует, удерживая клавишу Ctrl, щелкнуть по участкам - они будут отмечены красным крестом .

    Чтобы включить отключенные участки (с красным крестом), надо удерживая клавишу Shift щелкнуть по ним, после чего они будут отмечены зеленым кружком .

  5. Выберите команду главного меню Задачи|ZuluDrain или нажмите кнопку на панели инструментов. На экране появится панель гидравлических расчетов ZuluDrain.

  6. Перейдите на вкладку Сервис и выберите слой канализационной сети: нажмите кнопку Слой…, с помощью левой кнопки мыши выберите нужный слой.

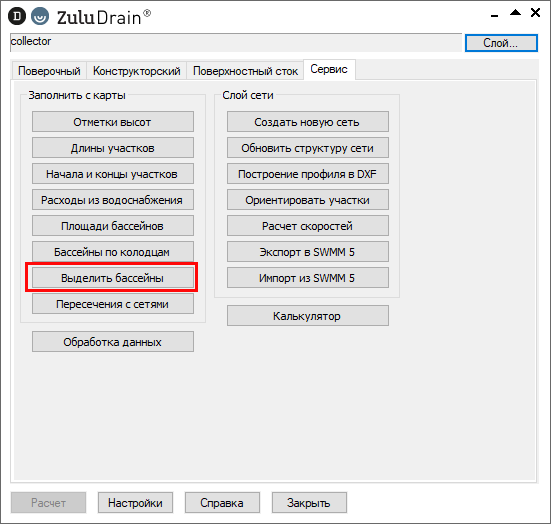

    Вкладка Сервис

    Рисунок 166. Вкладка Сервис


  7. Нажмите кнопку Выделить бассейны.

    Все бассейны, связанные с выделенными (флажками) объектами будут выделены (создана группа).

    Например, если установить флажок на выпуске, то должны выделяться все водосборные бассейны, связанные с выпуском; кроме объектов, которые "отключены" - отмечены (Рисунок 165, «Выделение связанных бассейнов»).
