Конструкторский расчет

Цель расчета

На основании гидравлического расчета определяются диаметры трубопроводов самотечных сетей водоотведения (общесплавной и бытовой канализации). Проводится расчет высотной схемы канализационных сетей, определение начальных глубин заложения, уклонов и отметок в местах сопряжения труб в соединительных колодцах и камерах. При проведении расчета диаметры выбираются из сортамента трубопроводов.

	Примечание
	ZuluDrain также поддерживает расчет прямоугольных каналов для самотечной сети.

Также вы можете вручную для самотечных участков "зафиксировать" следующие параметры:

Фиксированный диаметр (кон), м (для прямоугольных каналов: диаметр=высота, а ширину канала фиксируется в отдельном поле - Ширина (кон), м) — под фиксированный диаметр будет подбираться высотная схема.
Фиксированная отметка начала (кон), м — позволяет указать фиксированную геодезическую отметку лотка для начала самотечного участка. Указывается геодезическая отметка лотка канала в метрах. В результате конструкторского расчета отметка лотка канала для данного участка будет "начинаться" с фиксированной отметки, указанной пользователем.
Фиксированная отметка конца (кон), м — позволяет указать фиксированную геодезическую отметку лотка для конца самотечного участка. Указывается геодезическая отметка лотка канала в метрах. В результате конструкторского расчета отметка лотка канала для данного участка будет "заканчиваться" на фиксированной отметке, указанной пользователем.
Перепад в конце участка (кон), м — задается пользователем желаемая разница между отметкой низа лотка и отметкой дна колодца, например, во избежание пересечения с подземными сооружениями.
Фиксированный уклон (кон), мм/м — возможно указать пользовательский фиксированный уклон в мм/м. При построении высотной схемы исходя из заданного уклона будет подбираться диаметр.
Фиксированное заполнение h/d (кон) — участок будет подбираться с таким заполнением, чтобы оно было близко по значению к заданному фиксированному.

При конструкторском расчете будет учитываться зафиксированные параметры и исходя из них подбираться диаметры и высотная схема остальных участков канализационной сети.

Предупреждение

При фиксации сразу нескольких параметров, например фиксированного уклона и заполнения, будет использоваться один из параметром - в данном случае участок будет подбираться с уклоном не ниже заданного, а заполнение будет результатом расчета.

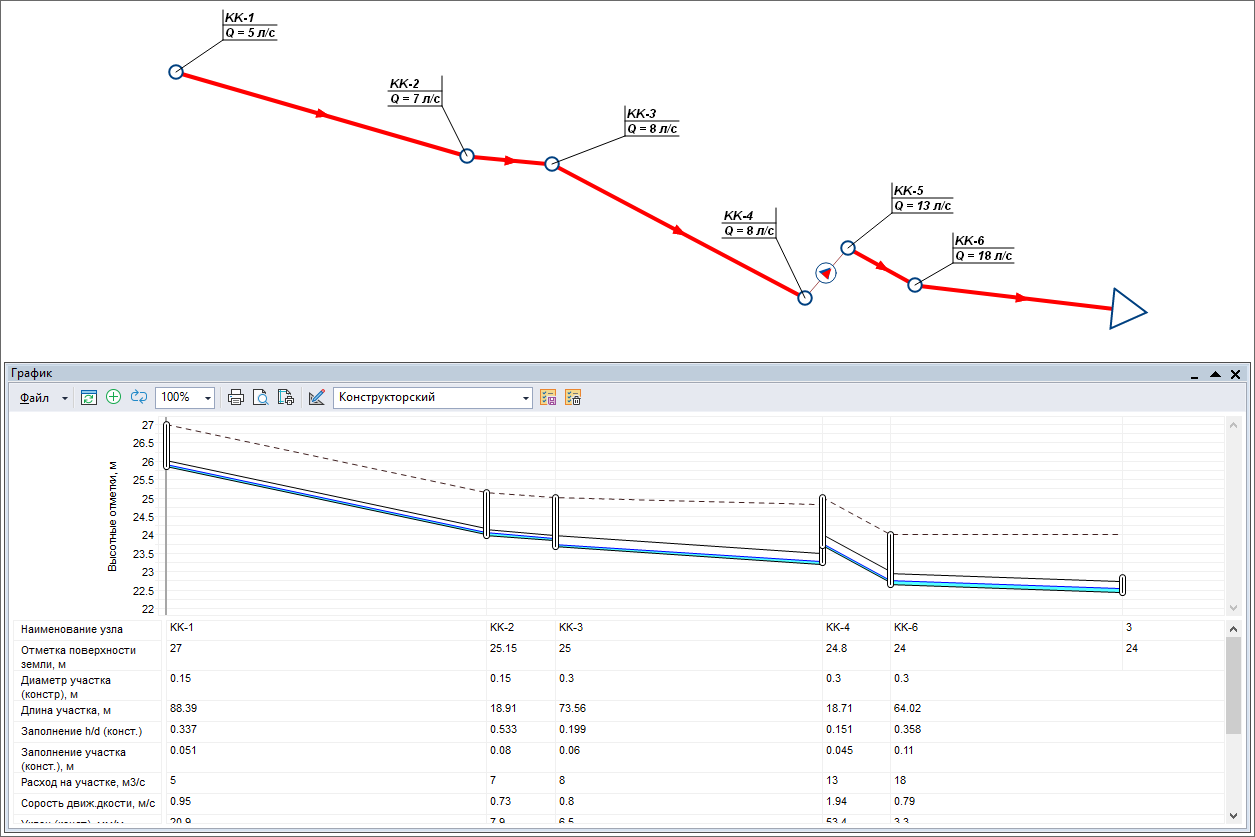

При проведении конструкторского расчета можно включить проверку на пересечения со смежными коммуникациями.

В сортаменте трубопроводов вы можете задать максимальные скорости для ливневой и хоз-бытовой канализации. Диаметры и перепады в сети будут подбираться, чтобы скорости были ниже максимальных (это позволяет уменьшить уклон подбираемых участков).

Целью конструкторского расчета канализационных сетей является определение:

уклонов трубопровода;
скорости движения жидкости;
диаметров труб для пропуска максимальных расходов сточных вод;
степени наполнения и глубины заложения трубопровода.

	Предупреждение
	Конструкторский расчёт нельзя использовать, если из колодца выходит несколько самотечных участков.
