Справочник по трубам (Сортамент)

Для выполнения конструкторского расчета вы можете самостоятельно создавать различные наборы трубопроводов (сортаменты), по которым программа будет выбирать нужный диаметр для каждого участка. Для добавления и редактирования сортаментов используется Справочник по трубам.

По умолчанию для каждой сети созданы сортаменты под именем Керамические, Железобетон и Полипропилен. Данные сортаменты являются примером, создать свой сортамент можно создать самостоятельно: добавив новый материал или импортировать из существующего слоя ZuluGIS (ZuluServer). Также можно скопировать сортамент и изменить его "под себя".

Для обмена сортаментами, их можно экспортировать различными способами.

[Подсказка]Подсказка

Производители трубопроводов для подготовки собственных сортаментов могут создать новый сортамент и экспортировать его в обменный файл с расширением .txt. Из этого обменного файла пользователи смогут импортировать сортамент и использовать его в своих слоях.

В справочнике вы можете выбрать Сортамент и Профиль (круглый, прямоугольный закрытый или прямоугольный закрытый). Подробнее о расчетах прямоугольных профилей смотрите раздел «Расчет прямоугольных каналов».

[Предупреждение]Предупреждение

Профиль применяется сразу ко всему слою, например, если выбраны керамические прямоугольные закрытые, то все керамические в этом слое будут считаться прямоугольными закрытыми.

Подбор трубопроводов одного сортамента, но разного профиля не реализовано!

Окно «Справочника по трубам»

Рисунок 176. Окно «Справочника по трубам»


В выбранном сортаменте указывается для каждого диаметра (диаметр - для круглого профиля или высота для прямоугольного):

  1. Для прямоугольного канала указывается ширина канала в метрах.

  2. Минимальная скорость движения жидкости в трубе м/с.

  3. Оптимальное заполнение трубы h/d.

  4. Шероховатость по Маннингу.

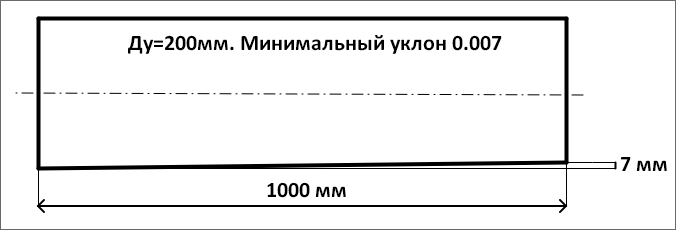

  5. Минимальный уклон - метр/метр. Например, для диаметра 200 м рекомендованный минимальный наклон 0,007 (0,007 метра на метр = 7 миллиметров на метр).

    Диаметр и высотная схема будет подбираться с учетом, что уклон будет не менее заданного. Если уклон в результате расчета будет меньше минимального, то будет выбран следующий диаметр из сортамента.

    Если минимальный уклон не указан, то диаметр будет подбираться исходя из оптимального наполнения и допустимой скорости движения жидкости в трубопроводе.

    [Предупреждение]Предупреждение

    Если у объекта колодец указано поле Система водоотведения = Дождеприемник, то уклон присоединения от дождеприемников в ZuluDrain принимается ПО не менее 0,02 (20 мм/м).

  6. Цена в рублях за погонный метр участка. В результате конструкторского расчета будет определяться стоимость участка с подобранным конструкторским диаметром. Вычисляется как:

    Стоимость = Цена руб/пог.м (из сортамента) * длина участка (поле L, Длина, м) * количество коллекторов (поле Barrels)

    Необязательное поле.

Максимальные скорости

В нижней части окна справочника по трубам указываются:

При выполнении конструкторских расчетов диаметры и перепады в сети будут подбираться, чтобы скорости не превышали заданных максимальных значений.

[Подсказка]Подсказка

Можно задать самостоятельно или согласно СП 32.13330.2012 КАНАЛИЗАЦИЯ. НАРУЖНЫЕ СЕТИ И СООРУЖЕНИЯ: п. 5.4.2 "Наибольшую расчетную скорость движения сточных вод следует принимать: для металлических и полимерных труб - 8 м/с, для неметаллических (бетонных, железобетонных и хризотилцементных) - 4 м/с, для дождевой канализации - соответственно 10 и 7 м/с."

Указание сортамента на участках

Если при подборе диаметров необходимо для разных участков использовать разные сортаменты, то имя нужного сортамента можно задать индивидуально для каждого участка в поле Сортамент. Подробнее см. «Выбор сортамента трубопроводов».

Выбор материала трубопровода

Рисунок 177. Выбор материала трубопровода


Далее в отдельных разделах рассмотрены операции по работе со справочником:
