Пересечения с другими коммуникациями

Предварительно, для с работы с пересечениями следует подготовить структуру слоя:

  1. Создать базу данных для нового объекта со следующими типами полей:

    [Примечание]Примечание

    Пример создания базы данных доступен в онлайн-справке: http://politerm.com/zuludoc/zb_example_one_table.html.

    Ссылка на подробный видеоурок: https://www.politerm.com/videos/layerstruct/LayerStruct/.

    Пример таблицы "Пересечения"

    Рисунок 127. Пример таблицы "Пересечения"


  2. Создать в структуре слоя новый типовой символьный объект, с новым режимом работы.

    [Примечание]Примечание

    Подробнее о создании типа: «Создание нового типа объекта» и режимах работы: «Создание нового режима объекта».

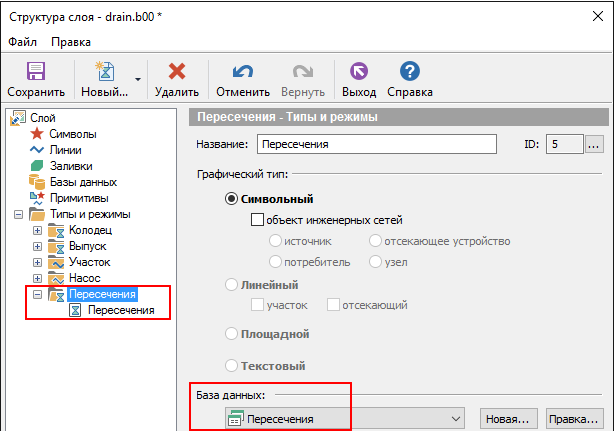

    Пример настройки "Пересечения" в структуре слоя

    Рисунок 128. Пример настройки "Пересечения" в структуре слоя


  3. После создания "Пересечения", объект следует изобразить на схеме, с помощью кнопки Выбор типа . Пересечение должно быть изображено не далее 5 пикселей от участка сети.

    [Предупреждение]Предупреждение

    Пересечения не является объектами инженерной сети и не должны быть топологически связаны с сетью водоотведения.

    Пример пересечения на схеме

    Рисунок 129. Пример пересечения на схеме


  4. Внести информацию по пересечению ():

    Наименование- указывается наименование пересечения, например В1.

    Отметка глубины- указывается в метрах абсолютная геодезическая отметка пересечения с другими коммуникациями, например отметка низа трубы.

    Диаметр- указывается в метрах диаметр трассы.

  5. Настроить экспорт в DXF для работы с пересечениями. Подробнее смотрите раздел: «Пересечения».
