Создание нового типа объекта

[Важно]Важно

В слое сетей водоотведения после создания нового типа необходимо провести настройку данных слоя, иначе они не будут участвовать в расчетах. Исключением из этого правила является добавление новых режимов к существующим типам.

Для создания нового типа объекта:

  1. На панели инструментов окна Структура слоя нажмите кнопку Новый… или выберите пункт меню Правка|Новый тип... (Рисунок 29, «Создание нового типа»).

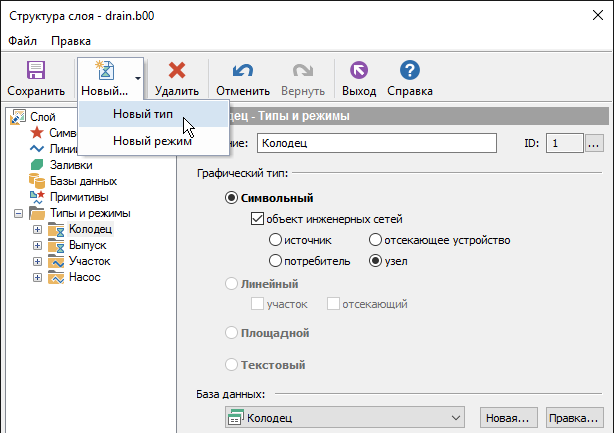

    Создание нового типа

    Рисунок 29. Создание нового типа


  2. В строке Название открывшейся закладки введите пользовательское название типа, которое одновременно отобразится и в появившейся строке дерева типов. Например, Приемный колодец, как показано на Рисунок 30, «Название нового типа».

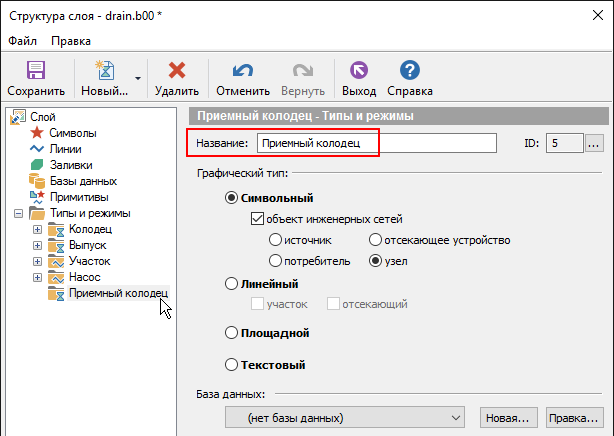

    Название нового типа

    Рисунок 30. Название нового типа


  3. Выберите графический тип создаваемого объекта (если это объект инженерной сети, то необходимо определить какие функции он выполняет в сети: источник, потребитель, отсекающее устройство или узел). Как видно на следующем рисунке, Приемный колодец относится к типу Узел.

  4. Если требуется чтобы созданный тип использовал предварительно созданную базу данных, выполните щелчок левой кнопкой мыши по полю База данных и в выпадающем списке выберите нужную базу, как показано на Рисунок 31, «Выбор базы для нового типа». Если база данных этому типу не нужна, выполнять этот пункт не требуется.

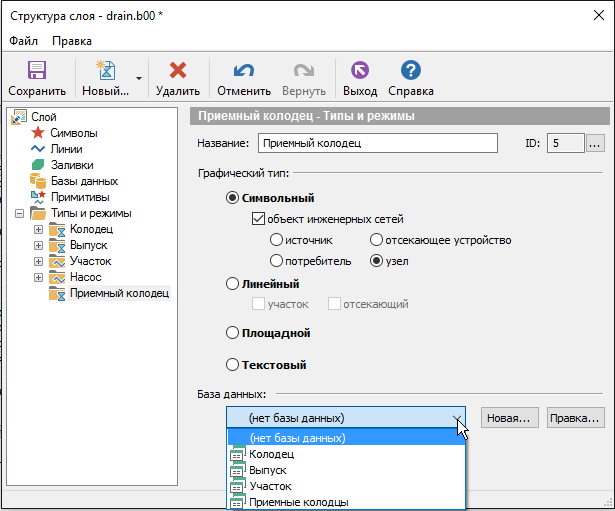

    Выбор базы для нового типа

    Рисунок 31. Выбор базы для нового типа


  5. Далее, создайте режимы работы (отображения) для созданного типа, подробнее об этом смотрите соответствующий раздел («Создание нового режима объекта»).

  6. Нажмите кнопку Сохранить.
