Настройки конструкторского расчета дождевой канализации


Пред.		След.

Чтобы открыть настройки расчетов ZuluDrain:

Выполните команду главного меню Задачи|ZuluDrain или нажмите кнопку на панели инструментов. На экране появится панель расчетов (Рисунок 87, «Панель расчетов»).

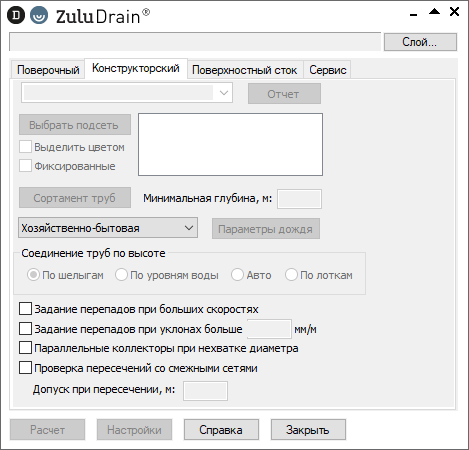

Рисунок 103. Панель расчетов
Нажмите кнопку Слой... и выберите из списка слой канализационной сети.

Нажмите кнопку Настройки..., откроется окно настроек расчета:

На вкладке Настройки расчета для конструкторского расчета можно указать:

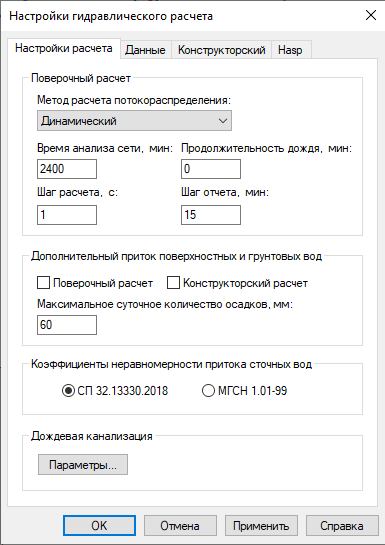

Рисунок 104. Настройки расчета
- Для учёта притока поверхностных и грунтовых вод установите опцию Учитывать дополнительный приток, укажите Максимальное суточное количество осадков, мм и опцию Конструкторский расчет. Подробнее о дополнительном притоке Дополнительный приток поверхностных и грунтовых вод.
- При указании средних расходов и для учета неравномерности притока от общественных зданий, выберите способ определения коэффициента:
  - СП 32.13330.2018 (по умолчанию)
  - МГСН 1.01-99
- Настройки дождевой канализации рассмотрены в отдельном разделе «Настройки расчета дождевой канализации».

На вкладке Данные для конструкторского расчета дождевой канализации можно:

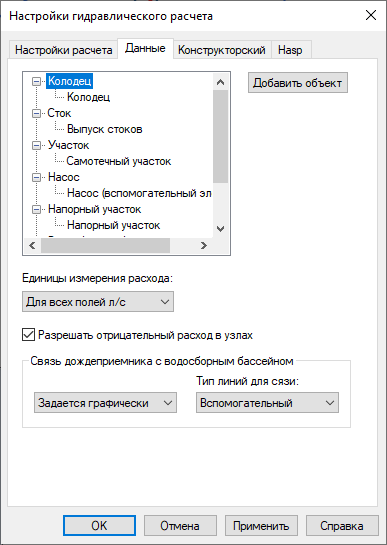

Рисунок 105. Вкладка Данные

Настроить поля для расчетной модели.
Изменить единицы измерения, например, изменить [м³/с] на [л/с].
Для дождевой канализации можно настроить тип связи между дождеприемником и бассейном. Рассмотрено в разделе «Настройки расчета дождевой канализации».

	Примечание
	Отрицательный расход для конструкторского расчета не используется, опция Разрешать отрицательный расход в узлах работает только в поверочном расчете.

На вкладке Конструкторский для конструкторского расчета дождевой канализации можно настроить:

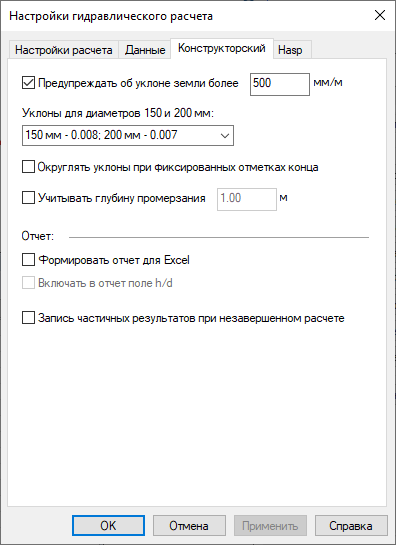

Рисунок 106. Вкладка Конструкторский
- Предупреждение об уклоне земли

  Для конструкторского расчета можно настроить предупреждение о превышении уклона земли (по умолчанию 500 мм/м). Такие уклоны могут быть из за-за ошибок, связанных с вводом геодезическим отметок или неправильных данных. При проведении расчета и превышении заданного уклона будет выведено предупреждение, например: Предупреждение Z620: ID=7 Подозрительно большой уклон земли на участке (1571.8 мм/м)
- Уклоны для диаметров 150 и 200 мм - позволяет выбрать как подбирать уклоны для участков диаметром 150 и 200 мм.
  - 150 мм - 0.008; 200 мм - 0.007

    ⌀ 150 мм - уклон 0.008 (8 мм/м)

    ⌀ 200 мм - уклон 0.007 (7 мм/м)

    Указанные диаметры прокладываются с выбранными уклонами, для остальных диаметров уклоны подбираются по заданному сортаменту.
  - 150 мм - 0.007; 200 мм - 0.005

    ⌀ 150 мм - уклон 0.007 (7 мм/м)

    ⌀ 200 мм - уклон 0.005 (5 мм/м)

    Указанные диаметры прокладываются с выбранными уклонами, для остальных диаметров уклоны подбираются по заданному сортаменту.
  - Уклоны из сортамента

    Уклоны выбираются согласно заданному сортаменту.
- Округлять уклоны при фиксированных отметках конца - если на участке зафиксирована отметка конца участка, то ZuluDrain автоматически рассчитывает уклон с точностью до 0,001 мм. При включении опции Округлять уклоны ... значение уклона округляется до 0,1 мм, и проверяется, не выходит ли округленный уклон за пределы фиксированной конечной отметки.
- Запись частичных результатов при незавершенном расчете - включите эту опцию, чтобы при возникновении ошибки во время расчета промежуточные результаты были записаны в таблицы. Это позволит убедиться, что высотная схема задана корректно, а также проанализировать сеть и построить продольный профиль, чтобы проанализировать сеть и найти проблемные фрагменты сети.
- Настройки формирования отчета по требованиям МосВодосток:
  - Формировать отчет для Excel - включает формирование отчета.
  - Включать в отчет поле h/d - включите эту опцию, чтобы при создании отчета в нём отображался столбец, содержащий информацию о заполнении участков h/d.

Для сохранения настроек нажмите кнопку Применить и закройте окно.
