Дополнительный приток поверхностных и грунтовых вод

Согласно СП 32.13330.2018 "Свод правил. Канализация. Наружные сети и сооружения" величина дополнительного притока поверхностных и грунтовых вод, неорганизованно поступающего в самотечные сети канализации через неплотности люков колодцев и за счет инфильтрации грунтовых вод qad [л/с] определяется на основе специальных изысканий или данных эксплуатации аналогичных объектов, а при их отсутствии — по формуле:

Величина дополнительного притока

Рисунок 200. Величина дополнительного притока


Где:

Kinflow — коэффициент дополнительного притока поверхностных и грунтовых вод. Указывается пользователем на участке в поле Коэффициент дополнительного притока (Kinflow). Если значение не указано (ПУСТО), то используется значение по умолчанию 0.15.

L — общая длина самотечного трубопроводов до рассчитываемого сооружения (створа трубопровода), км;

md — величина максимального суточного количества осадков, мм (по СП 131.13330.2012 Строительная климатология). Указывается пользователем в настройках расчёта Рисунок 80, «Окно настроек расчета».

Дополнительный приток может учитывается в поверочном и в конструкторских расчетах, в том числе и для дождевой канализации. Чтобы учитывать дополнительный приток включите соответствующую опцию в настройках расчета Рисунок 88, «Настройки расчета».

Пример расчета дополнительного притока

Исходные данные

Участок 1: L= 25м, q = 8 л/с

Участок 2: L= 75 м

Участок 3: L= 25 м

Kinflow = 0.15

md = 60 мм

Пример расчета

Участок 1: Длина до рассчитываемого сооружения (створа трубопровода) L = 0, а значит и qad = 0

Расход на участке q = 8 + 0 = 8 л/с.

Участок 2: Длина до рассчитываемого сооружения L= 25м = 0.025 км.

л/с.

Расход на участке q = 8 + 0.0290474 = 8,0290474 л/с.

Участок 2: Длина до рассчитываемого сооружения L= 25 + 75 м = 0.1 км.

л/с.

Расход на участке q = 8 + 0.1161895 = 8,1161895 л/с.

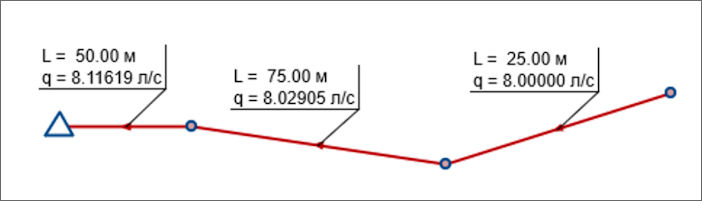

Пример схемы

Рисунок 201. Пример схемы
