Name, Название — задается пользователем наименование объекта, например КНС или Очистные сооружения

Hgeo, Геодезическая отметка, м – задается пользователем геодезическая отметка поверхности земли. Она может автоматически быть считана со слоя рельефа (смотрите раздел «Автоматическое считывание геодезических отметок с карты»).

Gin, Входной расход, м3/с — (опционально) в случае если в этот элемент сети будет производиться сток, то дополнительно указывается входящий расход.

Zgeo_c, Отметка выпуска (кон), м — задается пользователем геодезическая отметка выпуска (отметка лотка конечного участка, заканчивающегося выпуском).

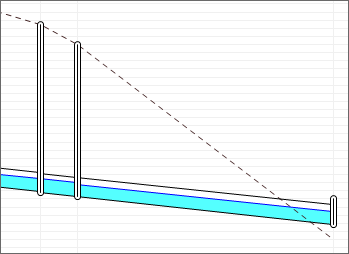

Hmin_c, Минимальная глубина (кон), м — используется только в случае, если вы хотите подобрать выпуск выше геодезической отметки — труба будет "выходить над обрывом реки".

Задается пользователем отрицательное число, например -100. Например, Zmin = Zgeo - Hmin = 20 - (-100) = 120 м и если полученная в результате конструкторского расчета глубина меньше минимальной Zmin, то она остается как результат расчета, а не пойдет вдоль рельефа.

.

Name, Наименование сооружения — задается пользователем название объекта.

Hgeo, Отметка поверхности земли, м — задается пользователем геодезическая отметка поверхности земли. Она может автоматически быть считана со слоя рельефа (смотрите раздел «Автоматическое считывание геодезических отметок с карты»).

System, Система водоотведения — необходимо указать систему водоотведения, так как минимальные диаметры трубопроводов и минимальные уклоны установлены в зависимости от типа системы канализации. Подробнее смотрите Расчетные минимальные скорости движения сточных вод. Выбирается пользователем из списка:

1 — Бытовая.

2 — Дождеприемник.

3 — Ливневая.

4 — Общесплавная. Позволяет указывать сосредоточенный расход на узле при конструкторском расчете дождевой канализации.

Gin_c, Сосредоточенный расход (кон), м3/с — в случае если в этот колодец будет производиться сток, то указывается входящий сосредоточенный расход, для подбора трубопроводов. Это расход, определённый уже с учетом неравномерности. В остальных случаях, например смотровых, поворотных колодцах следует оставлять это поле пустым.

Расход может быть задан как в м³/ч так и в л/с. Как изменить единицы измерений смотрите в разделе «Настройка единиц измерения».

Чтобы организовать контролируемый слив в колодце, необходимо включить опцию Разрешать отрицательный расход в узлах (Рисунок 77, «Опция Разрешать отрицательный расход»).

Значение расхода, "откачиваемого" из узла указывается в поле Сосредоточенный расход (Gin) со знаком минус.

	Подсказка
	Возможно автоматически перенести расход из слоёв водопроводной сети и тепловой сети

Если указать поле Система водоотведения = Общесплавная, то значение данного поля будет участвовать в конструкторском расчете дождевой канализации.

Gstr_con_c, Средний расход (кон), м3/с — в случае если в этот колодец будет производиться сток, то указывается средний расход для подбора диаметров трубопроводов. Средние расходы суммируются с учетом коэффициентов неравномерности, подробнее об этом смотрите Коэффициенты неравномерности притока сточных вод

В остальных случаях, например смотровых, поворотных колодцах следует оставлять это поле пустым.

Расход может быть задан как в м³/ч так и в л/с. Как изменить единицы измерений смотрите в разделе «Настройка единиц измерения»

Hmin_c, Минимальная глубина (кон), м — задается пользователем, при необходимости. Используется для задания минимальной глубины конкретного объекта.

Begin_uch, Начальный узел — задается пользователем наименование начала участка. Наименования начал и концов участков можно записать автоматически, при наличии наименований объектов сети, подробнее смотрите раздел «Автоматическое считывание начала и конца участков»

End_uch, Конечный узел — задается пользователем наименование конца участка. Наименования начал и концов участков можно записать автоматически, при наличии наименований объектов сети, подробнее смотрите раздел «Автоматическое считывание начала и конца участков».

Length, Длина, м — задается пользователем длина участка, либо при изображении сети на карте (в масштабе) можно считать длину участков с карты, подробнее смотрите раздел «Автоматическое считывание длины с карты».

Dsort, Сортамент − указывается пользователем сортамент трубопроводов для проведения конструкторского расчета. Подробнее о работе с сортаментом (справочником по трубам) смотрите раздел Справочник по трубам.

dZ_end_c, Перепад в конце участка (кон), м — задается пользователем перепад в конце участка, то есть разница между отметкой низа лотка и отметкой дна колодца, например во избежание пересечения с подземными сооружениями.

Z_fixed_c, Фиксированная отметка начала (кон), м — позволяет указать фиксированную геодезическую отметку лотка для начала самотечного участка. Указывается геодезическая отметка лотка канала в метрах. Это поле исключает использование смещения (поля Offset_beg) и вносится только в тех местах, где отметка низа трубы отличается от лотка колодца.

В результате поверочного расчета отметка лотка канала для данного участка будет "начинаться" с фиксированной отметки, указанной пользователем.

Данное поле можно использовать, чтобы избежать пересечения со смежными инженерными коммуникациями.

Z_fixed_end_c, Фиксированная отметка конца (кон), м — позволяет указать фиксированную геодезическую отметку лотка для начала самотечного участка. Указывается геодезическая отметка лотка канала в метрах. Это поле исключает использование смещения (поля Offset_end) и вносится только в тех местах, где отметка низа трубы отличается от лотка колодца.

В результате поверочного расчета отметка лотка канала для данного участка будет "начинаться" с фиксированной отметки, указанной пользователем.

Данное поле можно использовать, чтобы избежать пересечения со смежными инженерными коммуникациями.

Slope_fixed, Фиксированный уклон (кон) — возможно указать пользовательский фиксированный уклон в мм/м. При построении высотной схемы будет браться указанный уклон и под него подбираться диаметр.

Если значение поля пусто или ноль, расчет выполняется по-умолчанию.

Dfixed, Фиксированный диаметр (кон) — позволяет указать фиксированный диаметр для конструкторского расчета. При расчете высотной схемы будет браться указанный диаметр. Если значение поля пусто или ноль, расчет выполняется по-умолчанию.

HD_fixed_с, Фиксированное заполнение (кон) — позволяет указать фиксированное заполнение на участке для конструкторского расчета. При расчете диаметр участка будет "подбираться" под заданное заполнение. Указывается заполнение в виде h/D (отношение высоты воды к диаметру). Если значение поля пусто или ноль, расчет выполняется по-умолчанию (используется оптимальное заполнение из Справочника по трубам).

Kinflow, Коэффициент дополнительного притока — указывается пользователем коэффициент дополнительного притока поверхностных и грунтовых вод. Если значение не указано (ПУСТО), то используется значение по умолчанию 0.15. Подробнее см. раздел Дополнительный приток поверхностных и грунтовых вод.
