1

Name

Наименование сооружения

Исходные данные общие

Задается пользователем наименование объекта, например Смотровой колодец 1 или КК

2

Hgeo

Отметка поверхности земли, м

м

Исходные данные общие

Задается пользователем геодезическая отметка поверхности земли. Она может автоматически быть считана со слоя рельефа (смотрите раздел «Автоматическое считывание геодезических отметок с карты»).

3

Zgeo

Отметка дна колодца, м

м

Исходные данные для поверочного расчета

Задается пользователем отметка дна колодца (лотка).

4

Depth

Глубина, м

м

Результат поверочного расчета

Определяется в результате поверочного расчета.

5

Gin

Сосредоточенный расход, м³/с

м³/с

(л/с)

Исходные данные для поверочного расчета

В случае если в этот колодец будет производиться сток, то указывается входящий сосредоточенный расход. Это расход, определённый уже с учетом неравномерности. В остальных случаях, например смотровых, поворотных колодцах следует оставлять это поле пустым.

Расход может быть задан как в м³/ч так и в л/с. Как изменить единицы измерений смотрите в разделе «Настройка единиц измерения».

Возможно автоматически перенести расход из слоёв водопроводной сети и тепловой сети.

6

Gin_s

Средний расход, м³/с

м³/с

(л/с)

Исходные данные для поверочного расчета

В случае если в этот колодец будет производиться сток, то указывается входящий средний расход. Средние расходы суммируются с учетом коэффициентов неравномерности, подробнее об этом смотрите Коэффициенты неравномерности притока сточных вод

В остальных случаях, например смотровых, поворотных колодцах следует оставлять это поле пустым.

Расход может быть задан как в м³/ч так и в л/с. Как изменить единицы измерений смотрите в разделе «Настройка единиц измерения».

7

Jtype

Тип колодца

Исходные данные для поверочного расчета

Выбирается пользователем тип колодца:

0 (Пусто) — Открытый. Возможен излив на поверхность.

1 — Закрытый. Колодец закрыт на уровне земли, излив стоков на поверхность невозможен.

8

Gground

Излив на землю, м3/с

м³/с

(л/с)

Результат поверочного расчета

Определяется в результате поверочного расчета излив стоков на поверхность, при переполнении колодца.

9

Kunev

Коэффициент неравномерности

Результат поверочного расчета

В результате поверочного расчета определяется коэффициент неравномерности K_gen^max согласно таблице 1 СП 32.13330.2018.

10

Flow

Расход, м³/с

м³/с

(л/с)

Результат поверочного расчета

Определяется в результате поверочного расчета

11

H

Высота воды, м

м

Результат поверочного расчета

Определяется в результате поверочного расчета

12

System

Система водоотведения

Исходные данные для конструкторского расчета

Необходимо указать тип системы водоотведения для колодца:

13

Gin_c

Сосредоточенный расход (кон), м³/с

м³/с

(л/с)

Исходные данные для конструкторского расчета

В случае если в этот колодец будет производиться сток, то указывается входящий сосредоточенный расход, для подбора трубопроводов. Это расход, определённый уже с учетом неравномерности. В остальных случаях, например смотровых, поворотных колодцах следует оставлять это поле пустым.

Расход может быть задан как в м³/ч так и в л/с. Как изменить единицы измерений смотрите в разделе «Настройка единиц измерения».

Чтобы организовать контролируемый слив в колодце, необходимо включить опцию Разрешать отрицательный расход в узлах (Рисунок 81, «Опция Разрешать отрицательный расход»).

Значение расхода, "откачиваемого" из узла указывается в поле Сосредоточенный расход (Gin) со знаком минус.

	Подсказка
	Возможно автоматически перенести расход из слоёв водопроводной сети и тепловой сети.

Если указать поле Система водоотведения = Общесплавная, то значение данного поля будет участвовать в конструкторском расчете дождевой канализации.

14

Gstr_con

Средний расход (кон), м³/с

м³/с

(л/с)

Исходные данные для конструкторского расчета

В случае если в этот колодец будет производиться сток, то указывается средний расход для подбора диаметров трубопроводов. Средние расходы суммируются с учетом коэффициентов неравномерности, подробнее об этом смотрите Коэффициенты неравномерности притока сточных вод

В остальных случаях, например смотровых, поворотных колодцах следует оставлять это поле пустым.

Расход может быть задан как в м³/ч так и в л/с. Как изменить единицы измерений смотрите в разделе «Настройка единиц измерения».

15

Hmin_c

Минимальная глубина (кон), м

м

Исходные данные для конструкторского расчета

Задается пользователем, при необходимости. Используется для задания минимальной глубины конкретного объекта

16

Depth_c

Глубина (кон), м

м

Результат конструкторского расчета

Определяется в результате конструкторского расчета

17

Zgeo_c

Отметка дна колодца (кон), м

м

Результат конструкторского расчета

Определяется в результате конструкторского расчета

18

P

Напор, м

м

Результат поверочного расчета

Значение напора в узле определяется в результате выполнения поверочного расчета.

19

Zp

Отметка напорного трубопровода, м

м

Исходные данные для поверочного расчета

Задается отметка оси (верха) напорного трубопровода. Она может автоматически быть считана со слоя рельефа («Автоматическое считывание геодезических отметок с карты».

20

sVodosbor

Бассейны

Исходные данные для конструкторского расчета дождевой канализации

Указываются через точку с запятой ";" названия водосборных бассейнов, с которых осуществляется водосбор для данного колодца. Возможно заполнить с помощью операции автоматической привязки водосборных бассейнов. Настроить тип связи можно в Настройках расчета.

21

S

Площадь водосбора, га

га

В результате расчета определяется и записывается площадь бассейна (суммарная площадь, если несколько связанных бассейнов).

22

Lp

Длина свободного пробега, м

м

Исходные данные для конструкторского расчета дождевой канализации

Для конструкторского расчета дождевой канализации указывается длина свободного пробега (по поверхности до трубы).

Вместо этого поля вы можете задать поле Tcan_c, Время свободного пробега, мин — в этом случае длина свободного пробега учитываться не будет (так как Tcan_c уже определёно самостоятельно и задано пользователем самостоятельно).

23

Tcan_c

Время свободного пробега, мин

Исходные данные для конструкторского расчета дождевой канализации

Для конструкторского расчета дождевой канализации указывается продолжительность протекания дождевых вод по уличным лоткам до дождеприемника.

Может быть определена самостоятельно по формуле , где: l_can - длина участков лотков, м; v_can - расчетная скорость течения на участке, м/с.

	Примечание
	При использовании этого поля не будет учитываться значение поля Lp, Длина свободного пробега, м (так как Tcan_c, Время свободного пробега уже определёно самостоятельно и задано пользователем самостоятельно).

24

Tcon_c

Время поверхностной концентрации, мин

мин

Исходные данные для конструкторского расчета дождевой канализации

Для конструкторского расчета дождевой канализации указывается продолжительность протекания дождевых вод до уличного лотка (время поверхностной концентрации) t_con согласно п.7.4.5, СП 32.13330.2018.

25

Grain_rez_c

Отбор в резервуар (кон), л/с

л/с

Исходные данные для конструкторского расчета дождевой канализации

Пользователем указывается расход в резервуары для сбора стоков — этот расход отбирается из узла и дальше по участку не идёт.

26

Grain_c

Дождевой расход, л/с

л/с

Результат конструкторского расчета

Определяется дождевой расход по результатам конструкторского расчета.

Следующие поля следует самостоятельно добавить в базу данных и далее настроить добавленные поля в настройках слоя: «Настройка объектов слоя».

27

User_name1

Отметки лотков

Результат поверочного расчета

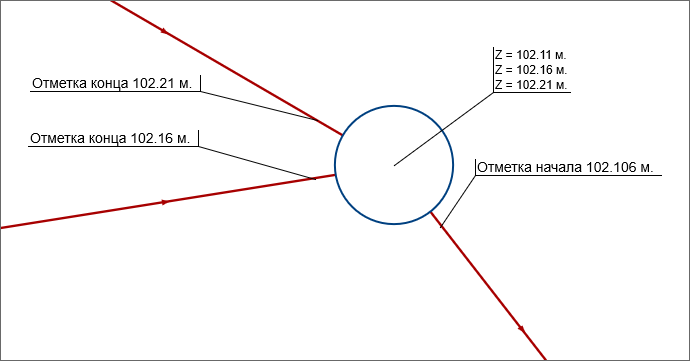

В результате поверочного расчета записывается список геодезических отметок всех связанных с узлом участков ("берется" значение полей Отметка начала/конца участков, связанных с колодцем).

	Предупреждение
	Тип поля должен быть Длинный текст.

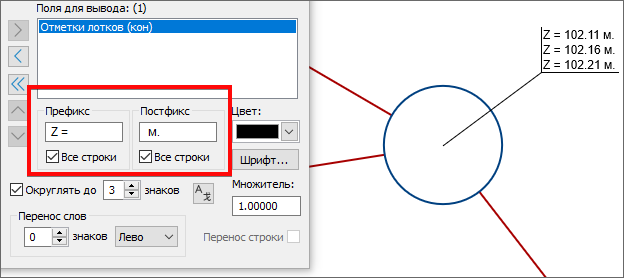

При выводе значения данного поля в виде надписей (бирок), вы можете задать префикс и постфикс для каждого значения из списка - для этого установите опцию Все строки. В этом случае заданный префикс/постфикс будет применяться к каждому значения из поля Длинный текст.

28

User_name2

Отметки лотков (кон)

Результат конструкторского расчета

В результате конструкторского расчета записывается список геодезических отметок всех связанных с узлом участков ("берется" значение полей Отметка начала/конца (кон) участков, связанных с колодцем).

	Предупреждение
	Тип поля должен быть Длинный текст.

Работа с надписями (бирками) аналогична полю выше Отметки лотков.
