Настройка связи водосборных бассейнов
Связь между дождеприёмниками и водосборными бассейнами может быть:
-
Табличная
У каждого дождеприёмника указывается название соответствующего ему водосборного бассейна. Названия указываются в поле Бассейны, разделяясь точкой с запятой
; -
Графическая
На карте изображается связь водосборного бассейна с колодцем, с помощью вспомогательного участка.
По-умолчанию, водосборный бассейн может быть связан только с одним водосборным колодцем. Вы можете включить опцию Разрешать связь бассейна с несколькими узлами, чтобы один водосборный бассейн мог сливать стоки в разные дождеприемники, в настройках расчета дождевой канализации. В таком случае, его площадь будет делится по числу связанных с ним дождеприемников.
Переключить варианты связи можно в настройках расчета в разделе Настройка данных, для этого:
-
Выберите команду главного меню или нажмите кнопку
на панели инструментов. На экране появится панель
гидравлических расчетов.
Рисунок 109. Панель гидравлических расчетов
-
Нажмите кнопку , с помощью левой кнопки мыши выберите слой канализационной сети и нажмите кнопку .
-
Нажмите кнопку .
Рисунок 110. Настройки гидравлического расчета
-
Перейдите на вкладку Данные.
-
В нижней части окна выберите необходимый вариант связи:
-
Задается таблично.
-
Задается графически (тип линий для связи - вспомогательный).

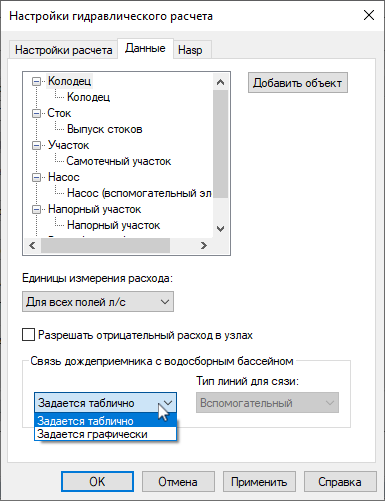

Рисунок 111. Настройка единиц измерения
-
-
Нажмите для сохранения изменений.
