Автоматическое считывание длины с карты

При нанесении канализационной сети на карту в масштабе, поле Длина участка можно заполнить автоматически для всех участков. При выполнении данной операции можно перезаписать текущие значения длины участка.

Для занесения длины с карты:

  1. Выберите команду главного меню Задачи|ZuluDrain или нажмите кнопку на панели инструментов. На экране появится панель расчетов (Рисунок 148, «Панель расчетов»).

    Панель расчетов

    Рисунок 148. Панель расчетов


  2. Нажмите кнопку Слой... и выберите из списка слой канализационной сети.

  3. Перейдите на вкладку Сервис. (смотрите Рисунок 149, «Считывание длины с карты»).

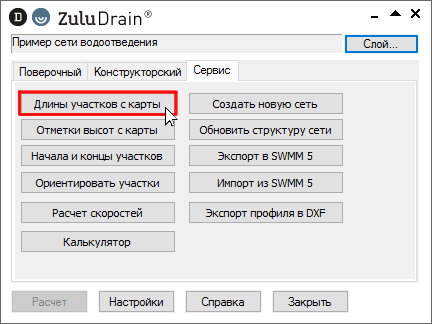

    Считывание длины с карты

    Рисунок 149. Считывание длины с карты


  4. Нажмите кнопку Длины участков с карты. Откроется окно с дополнительными опциями определения длины:

    Окно опций определения длины

    Рисунок 150. Окно опций определения длины


    • Перезаписывать текущие данные — при установке данной опции произойдет перезапись длин у всех участков. В случае, если эта опция не установлена — длина будет считана только для тех участков, поле длина у которых не задано.

    • Для выполнения операции только для группы выделенных объектов установите опцию Только для выделенных участков.

  5. Нажмите кнопку ОК. Программа считает длины участков с нанесенной на карту расчетной схемы в соответствии с масштабом и запишет данные в базу данных по участкам в поле Длина участка.
