Насосная станция — символьный объект тепловой сети, моделирует работу насосного агрегата или насосной станции в зависимости от Способа задания (заданным напором, напорно-расходной характеристикой). Насосная станция может работать как комбинация насоса и регулятора давления, поддерживая давление в указанной точке. Возможно указать удалённый узел регулирования, используя Указатель узла измерения регулятора.

Условное обозначение насосной станции −

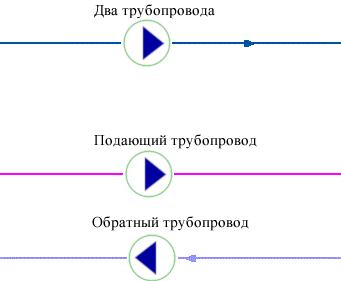

Насосная станция в однолинейном изображении представляется одним узлом, но во внутреннем представлении в зависимости от заданных параметров в семантической базе данных, может быть установлена на одном или на обоих трубопроводах (Рисунок 42, «Сверху: однолинейное изображение сети, снизу- внутреннее представление.»). Если значение напора на одном из трубопроводов равно нулю, то насос на этом трубопроводе отсутствует.

На пьезометрическом графике Рисунок 43, «Моделирование работы насоса напором» видно, как направления входящих и выходящих из насоса участков влияют на результат расчета. Когда задается способ значение напора на насосе, он остается неизменным независимо от проходящего через насос расхода.

Изображение насосной станции

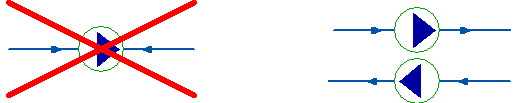

Направление участков, входящих в него должно совпадать с направлением работы насоса (Рисунок 44, «Неправильное и правильное изображение насоса»).

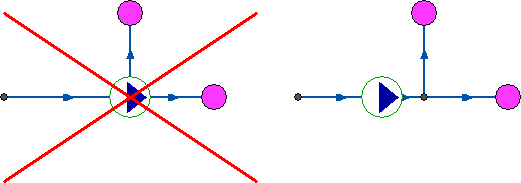

В насосную станцию обязательно должен входить и выходить только один участок, как показано на Рисунок 45, «Слева: неправильное изображение насоса, справа – правильное».

Последовательно и параллельно работающие насосы

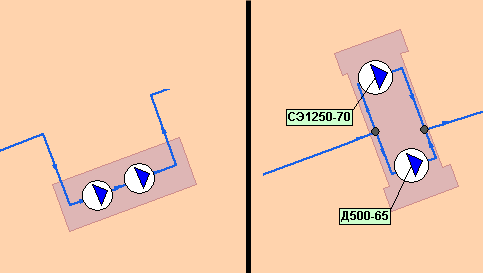

При последовательной установке все насосы необходимо изобразить на схеме, как показано на Рисунок 46, «Слева: последовательно работающие насосы, справа: параллельно работающие разные марки насосов» слева.

Если насосы установлены на станции параллельно, но имеют разные марки или характеристики, каждый необходимо изобразить на схеме, как на Рисунок 46, «Слева: последовательно работающие насосы, справа: параллельно работающие разные марки насосов».

Если же насосы установлены параллельно и имеют одинаковые характеристики, то на схеме их можно обозначить одним объектом, задав количество параллельно работающих насосов.

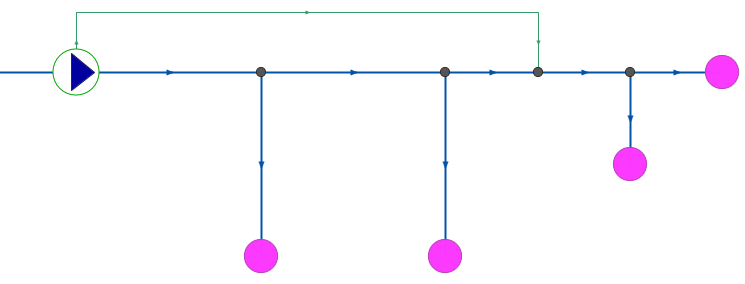

НС с указателем узла измерения

Для способов задания 3, 4, 5 возможно указать удалённый узел регулирования, с помощью вспомогательного участка: Указатель узла измерения регулятора.

Графический тип объекта — символьный, относится к объектам инженерных сетей и классифицируется как узел. Уникальный номер (ID) в структуре слоя тепловой сети – ID 4.
