ЦТП – это символьный элемент тепловой сети, характеризующийся возможностью дополнительного регулирования и распределения тепловой энергии. На ЦТП возможно осуществлять подпитку 2 контура системы отопления непосредственно на ЦТП. Подпитка осуществляется из системы холодного водоснабжения, учитывается температура холодной воды. (Указывается индивидуально на ЦТП в поле Подпитка второго контура).

Условное обозначение ЦТП −

Наличие такого узла подразумевает, что за ним находится тупиковая сеть, с индивидуальными потребителями, как показано на Рисунок 39, «Двухтрубная сеть после ЦТП».

Внутренняя кодировка ЦТП зависит от схемы присоединения тепловых нагрузок к тепловой сети. Это может быть, например, групповой элеватор или независимое подключение группы потребителей. На данный момент в распоряжении пользователя 41 схема присоединения ЦТП.

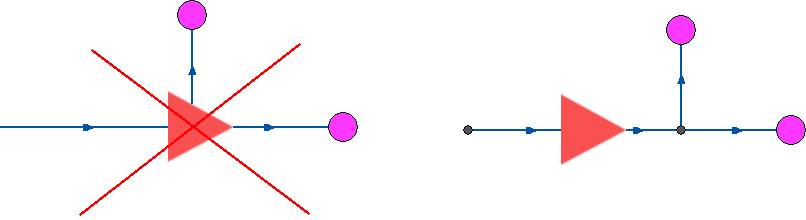

В ЦТП может входить и выходить только один участок тепловой сети (подающий и обратный трубопровод). Причем входящий участок должен быть направлен к ЦТП (направление стрелки), а выходящий от ЦТП к следующему объекту. На Рисунок 40, «Слева: неправильное изображение ЦТП, справа – правильное» представлено правильное и неправильное изображение ЦТП в тепловой сети.

Исключением из данного правила является четырёхтрубная тепловая сеть после ЦТП, в этом случае из ЦТП выходит два участка- один основной и один вспомогательный.

Вспомогательный участок используется для подключения трубопровода горячего водоснабжения. Подробнее о вспомогательном участке «Вспомогательный участок для ЦТП». Пример однолинейного изображения четырехтрубной тепловой сети после ЦТП показан на Рисунок 41, «Однолинейное изображение четырехтрубной сети после ЦТП».

Графический тип объекта- символьный, относится к объектам инженерных сетей и классифицируется как узел. Уникальный номер (ID) в структуре слоя тепловой сети – ID 8
