Расчетные схемы присоединения ЦТП

Схема ЦТП № 1

ЦТП с независимым присоединением СО и СВ

Схема ЦТП № 2

ЦТП с двухступенчатым смешанным подключением подогревателей ГВС и независимым присоединением СО и СВ

Схема ЦТП № 3

ЦТП с параллельным подключением подогревателей ГВС и независимым присоединением СО и СВ

Схема ЦТП № 4

ЦТП с групповым элеваторным присоединением СО

Схема ЦТП № 5

ЦТП с двухступенчатым смешанным подключением подогревателей ГВС и непосредственным присоединением СО

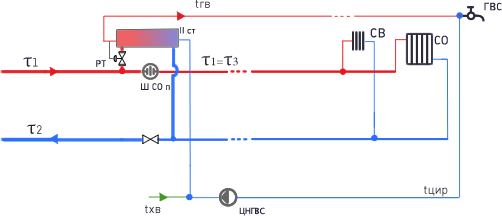

Схема ЦТП № 6

ЦТП с параллельным подключением подогревателей ГВС и непосредственным присоединением СО

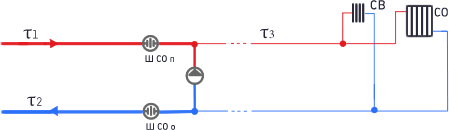

Схема ЦТП № 7

ЦТП с насосным смешением на СО и СВ

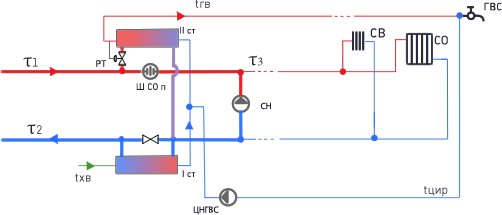

Схема ЦТП № 8

ЦТП с двухступенчатым смешанным подключением подогревателей ГВС и насосным смешением на СО и СВ

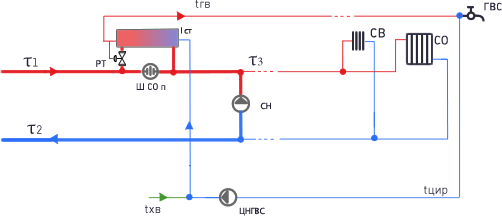

Схема ЦТП № 9

ЦТП с параллельным подключением подогревателя ГВС и насосным смешением на СО и СВ

Схема ЦТП № 10

ЦТП с двухступенчатым смешанным подключением подогревателей ГВС и элеваторным смешением на СО

Схема ЦТП № 11

ЦТП с параллельным подключением подогревателя ГВС и элеваторным смешением на СО

Схема ЦТП №12

ЦТП с двухступенчатым последовательным подключением подогревателей ГВС и непосредственным присоединением СО и СВ

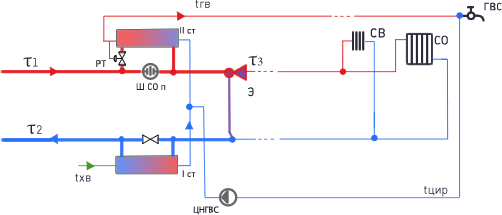

Схема ЦТП № 13

ЦТП с двухступенчатым последовательным подключением подогревателей ГВС и элеваторным присоединением СО

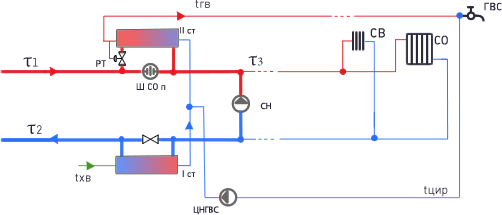

Схема ЦТП № 14

ЦТП с двухступенчатым последовательным подключением подогревателей ГВС и насосным присоединением СО и СВ

Схема ЦТП № 15

ЦТП с двухступенчатым последовательным подключением подогревателей ГВС и независимым присоединением СО

Схема ЦТП № 16

ЦТП с одноступенчатым последовательным подключением подогревателей ГВС и непосредственным присоединением СО и СВ

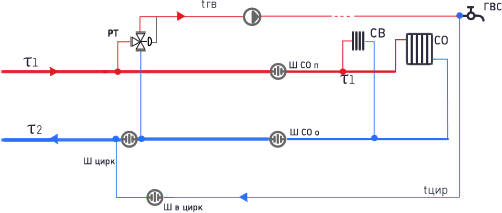

Схема ЦТП № 17

ЦТП с открытым водоразбором на ГВС, а также с возможностью установки регулятора температуры или насоса на подающем на систему горячего водоснабжения

Схема ЦТП № 18

ЦТП с последовательным подключением подогревателя ГВС и элеваторным смешением на СО

Схема ЦТП № 19

ЦТП с последовательным подключением подогревателя ГВС и насосным смешением на СО

Схема ЦТП № 20

ЦТП с последовательным подключением подогревателей ГВС и независимым присоединением СО и СВ.

Схема ЦТП № 21

ЦТП с насосом смешения на подающем трубопроводе.

Схема ЦТП № 22

ЦТП с насосом смешения на обратном трубопроводе.

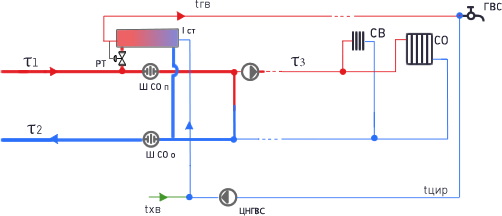

Схема ЦТП № 23

ЦТП с параллельным подключением подогревателя ГВС и насосом смешения на подающем трубопроводе на СО

Схема ЦТП № 24

ЦТП с параллельным подключением подогревателя ГВС и насосом смешения на обратном трубопроводе на СО

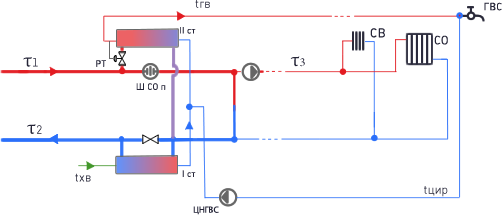

Схема ЦТП № 25

ЦТП с двухступенчатым смешанным подключением подогревателей ГВС и насосом смешения на подающем трубопроводе на СО.

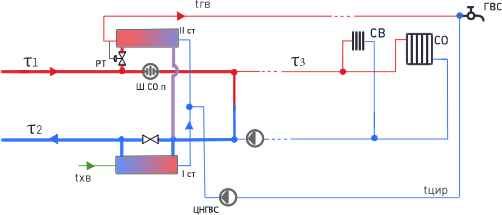

Схема ЦТП № 26

ЦТП с двухступенчатым смешанным подключением подогревателей ГВС и насосом смешения на обратном трубопроводе на СО

Схема ЦТП № 27

ЦТП с двухступенчатым последовательным подключением подогревателей ГВС и насосом смешения на подающем трубопроводе на СО.

Схема ЦТП № 28

ЦТП с двухступенчатым последовательным подключением подогревателей ГВС и насосом смешения на обратном трубопроводе.

Схема ЦТП № 29

Моделирует работу бака смесителя для открытой схемы ГВС.

Моделируется устройство (бак смеситель), которое смешивает сетевую воду подающего и обратного трубопроводов с водой циркуляционного контура ГВС так, чтобы в подающем трубопроводе контура ГВС температура воды была постоянно равна заданному значению. Ветка сети на систему отопления проходят в этой схеме через узел без изменений. Поскольку данный узел имеет один вход и два выхода (контур ГВС и контур системы отопления), то контур ГВС при изображении сети должен подключаться через вспомогательный участок.

Схема ЦТП № 30

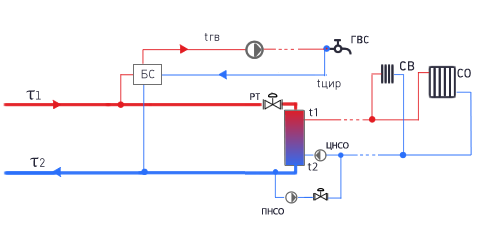

Моделирует закрытую систему отопления и бак смесителя для открытой схемы ГВС.

Моделируется устройство (бак смеситель), которое смешивает сетевую воду подающего и обратного трубопроводов с водой циркуляционного контура ГВС так, чтобы в подающем трубопроводе контура ГВС температура воды была постоянно равна заданному значению. Ветка сети на систему отопления проходят в этой схеме через узел без изменений. Поскольку данный узел имеет один вход и два выхода (контур ГВС и контур системы отопления), то контур ГВС при изображении сети должен подключаться через вспомогательный участок.

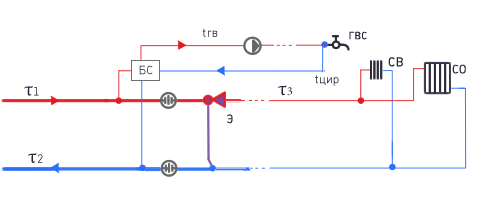

Схема ЦТП № 31

Моделирует элеваторное присоединение системы отопления и бак смеситель для открытой схемы ГВС.

Моделируется устройство (бак смеситель), которое смешивает сетевую воду подающего и обратного трубопроводов с водой циркуляционного контура ГВС так, чтобы в подающем трубопроводе контура ГВС температура воды была постоянно равна заданному значению. Ветка сети на систему отопления проходят в этой схеме через узел без изменений. Поскольку данный узел имеет один вход и два выхода (контур ГВС и контур системы отопления), то контур ГВС при изображении сети должен подключаться через вспомогательный участок.

Схема ЦТП № 32

Моделирует насосное присоединение (насос на перемычке) системы отопления и бак смеситель для открытой схемы ГВС.

Моделируется устройство (бак смеситель), которое смешивает сетевую воду подающего и обратного трубопроводов с водой циркуляционного контура ГВС так, чтобы в подающем трубопроводе контура ГВС температура воды была постоянно равна заданному значению. Ветка сети на систему отопления проходят в этой схеме через узел без изменений. Поскольку данный узел имеет один вход и два выхода (контур ГВС и контур системы отопления), то контур ГВС при изображении сети должен подключаться через вспомогательный участок.

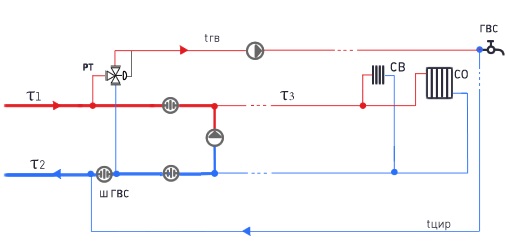

Схема ЦТП № 33

ЦТП с открытым водоразбором на ГВС и насосом смешения на перемычке на СО и СВ

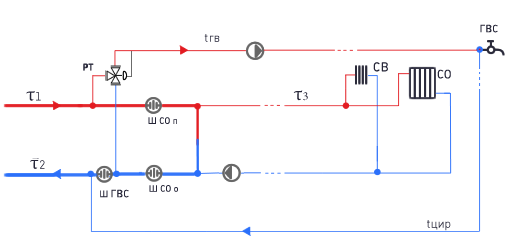

Схема ЦТП № 34

ЦТП с открытым водоразбором на ГВС и насосом смешения (на подающем) на СО и СВ

Схема ЦТП № 35

ЦТП с открытым водоразбором на ГВС и насосом смешения (на обратном трубопроводе) на СО и СВ

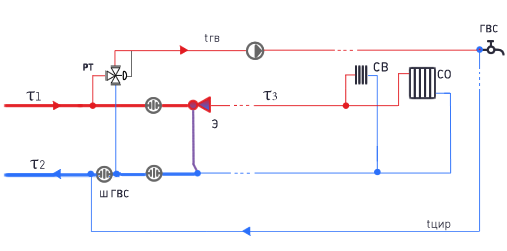

Схема ЦТП № 36

ЦТП с открытым водоразбором на ГВС и групповым элеваторным узлом на СО и СВ

Схема ЦТП № 37

ЦТП с открытым водоразбором на ГВС и независимым присоединением СО и СВ

Схема ЦТП № 38

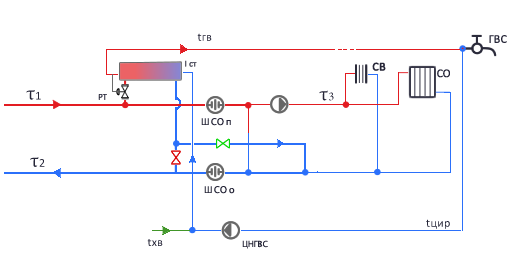

ЦТП c одноступенчатой схемой ГВС без регулятора и использованием сетевой воды (насос на подающем)

Эффективна ТОЛЬКО без регулятора верхней ступени, так как сливает теплоноситель за перемычку и туда идёт горячая вода.

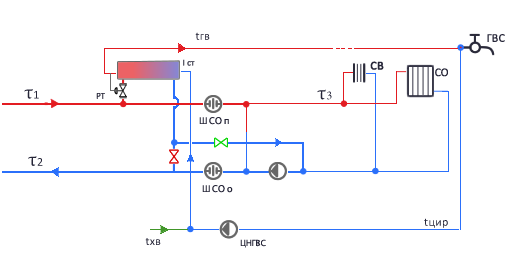

Схема ЦТП № 39

ЦТП c одноступенчатой схемой ГВС без регулятора и использованием сетевой воды (насос на обратном)

Эффективна ТОЛЬКО без регулятора верхней ступени, так как сливает теплоноситель за перемычку и туда идёт горячая вода.
