Указатель узла измерения регулятора

Указатель узла измерения регулятора — режим вспомогательного участка, указывает узел измерения для регуляторов давления, располагаемого напора и насосных станций. Указатель узла измерения соединяет узел контроля и регулятор (или насосную станцию). Исходные данные для вспомогательного участка не указываются.

Узел измерения\контроля — узел, в котором измеряется или поддерживается регулируемый параметр (расход, давление, нагрузка). Изображается простым узловым объектом: разветвлением, тепловой камерой.

На рисунке ниже показан регулятор давления, установленный после насоса, но контролирующий давление на всасе насоса.

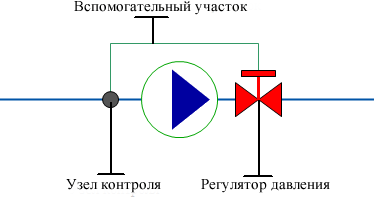

Регулятор давления «до себя» на подающем трубопроводе

Рисунок 66. Регулятор давления «до себя» на подающем трубопроводе


Для регуляторов располагаемого напора (перепада) можно указать удалённый узел контроля (в предыдущих версиях — только ближайший).

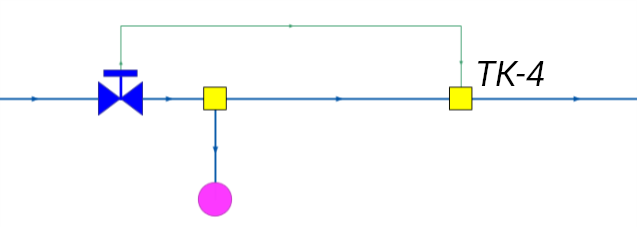

Регулятор располагаемого напора на обратном трубопроводе с удалённым узлом контроля

Рисунок 67. Регулятор располагаемого напора на обратном трубопроводе с удалённым узлом контроля
