Объединение последовательно соединенных участков (Удаление объекта с нанесенной сети)

Если на сети установлен объект, который связан только с двумя участками (Рисунок 125, «Удаление объекта с нанесенной сети»), то его можно удалить, таким образом, что два связанных с ним участка объединятся в один, а на месте удаленного узла будет точка перелома объединенного участка.

В отличие от простого удаления объекта (через Del) при котором нарушается связанность, в этом случае, несмотря на изменение топологии (сеть уменьшается на один узел и одно ребро), связность сети не нарушается, так как происходит объединение участков.

Для объединения участков с общим узлом нужно:

  1. Выбрать стрелку Узлы, нажав кнопку панели инструментов;

  2. Отметить удаляемый узел. Подвести курсор к узловому объекту и нажать левую клавишу мыши (смотрите Рисунок 125, «Удаление объекта с нанесенной сети» b).

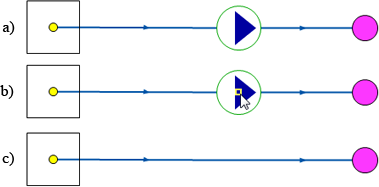

    Удаление объекта с нанесенной сети

    Рисунок 125. Удаление объекта с нанесенной сети


  3. Нажать кнопку на панели инструментов либо щёлкнуть правой кнопкой мыши и выбрать Исключить символьный объект. (смотрите Рисунок 125, «Удаление объекта с нанесенной сети»c).

[Примечание]Примечание

Если число связей отмеченного узла отлично от двух, ничего не произойдет. В противном случае узел удалится, и два участка превратятся в один.
