Разбиение участка узловым объектом (Ввод объекта на существующую сеть)

Данная операция касается типового линейного объекта слоя, являющегося типом Участок. В результате операции участок будет разделен на два участка, а между ними будет внедрен типовой символьный объект. Имеется несколько вариантов выполнения такой операции:

[Примечание]Примечание

Для операций внедрения и удаления узловых объектов в ZuluGIS имеется возможность настроить правила Редактора.

Разделение участка в режиме ввода символа

Чтобы разделить участок символьным объектом в режиме ввода узлового символьного объекта:

  1. Включите редактирования слоя сети, в котором находится объект ().

  2. Нажмите кнопку и в открывшемся списке выберите тот символьный объект, который необходимо ввести, например разветвление.

  3. Подведите курсор к предполагаемому месту внедрения символьного объекта и удерживая клавиши CTRL+ALT сделайте щелчок левой кнопкой мыши.

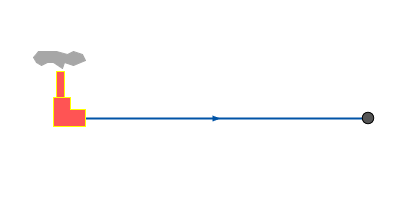

    Разделение участка в режиме ввода символа

    Рисунок 124. Разделение участка в режиме ввода символа


    Объект добавится в указанное место, а участок будет разделён.

Разделение участка введенным ранее символьным объектом

Если узловой объект уже ранее введен, то его можно переместить и одновременно внедрить в участок тем самым разделив его на два участка, для этого:

  1. Включите редактирования слоя сети.

  2. Выберите режим Узлы - кнопка .

  3. Подведите курсор к символьному объекту, нажмите левую клавишу мыши.

  4. Не отпуская левую клавишу мыши нажмите и удерживайте на клавиатуре клавишу ALT, курсор примет вид - .

  5. Переместите объект на участок.

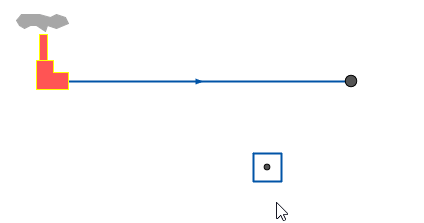

    Разделение участка уже нанесенным символьным объектом

    Рисунок 125. Разделение участка уже нанесенным символьным объектом


    Объект внедрится в указанное место участка и участок будет разделён.

Разделение участка символьным объектом в режиме ввода участка

Вводя инженерную сеть в режиме ввода Участка, можно быстро внедрить узловой объект на существующую сеть и затем продолжить введение сети, для этого:

  1. Включите редактирования слоя сети.

  2. Нажмите кнопку и в открывшемся списке выберите участок.

  3. Подведите курсор к предполагаемому месту внедрения объекта на уже существующем участке.

  4. Удерживая клавиши CTRL+ALT щёлкните левой кнопкой мыши. В появившемся списке выберите объект для внедрения. Далее продолжайте вводить сеть.

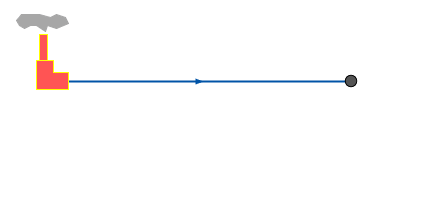

    Разделение участка символьным объектом в режиме ввода участка

    Рисунок 126. Разделение участка символьным объектом в режиме ввода участка


    Выбранный из списка объект добавится в указанное место, а участок будет разделён.

Разделение участка узловым объектом в режиме Узлы

Для ввода объекта на существующий участок:

  1. Включите режим редактирования слоя в котором находится объект ().

  2. Выберите режим работы Узлы, нажав кнопку на панели инструментов.

  3. Отметьте точку вставки на участке, для этого подведите указатель мыши к предполагаемой точке разбиения и нажмите левую кнопку мыши. Место на отрезке отобразится кружком, в точке перелома- квадратиком (Рисунок 127, «Вставка объекта на существующую сеть», b).

  4. Нажмите кнопку на панели инструментов или щёлкните правой кнопкой мыши и выберите в меню пункт Вставить символьный объект. Откроется всплывающее окошко объектов редактируемого слоя.

  5. Из списка объектов выберите нужный и нажмите левую кнопку мыши. Выбранный объект будет изображен на схеме. (Рисунок 127, «Вставка объекта на существующую сеть», с).

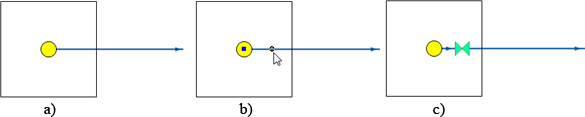

    Вставка объекта на существующую сеть

    Рисунок 127. Вставка объекта на существующую сеть
