Контроль ошибок при вводе

Для проверки правильности нанесения схемы тепловой сети необходимо произвести проверку ее связности, для определения все ли узлы и участки связаны между собой. Проверку можно производить как для полностью нанесенной сети, так и для готовых ее частей.

Для проверки сети на связанность:

  1. Сделать активным слой тепловой сети;

  2. На панели навигации нажмите кнопку Поиск пути ;

  3. Левой кнопкой мыши установить флажок на любом объекте тепловой сети (кроме участков);

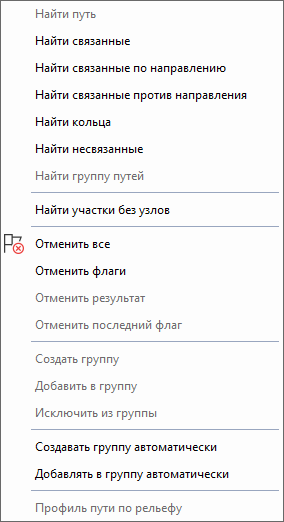

  4. Нажмите правую кнопку мыши и в появившемся меню (Рисунок 126, «Поиск связанных объектов») выберите пункт Найти связанные. Все найденные объекты сети, в соответствии с выбранным пунктом меню поиска, окрасятся в красный цвет;

  5. Для отмены результатов поиска нажмите кнопку Отмена пути .

Поиск связанных объектов

Рисунок 126. Поиск связанных объектов


Можно найти все связанные объекты сети по направлению от узла, на котором был установлен флажок, или против направления, для этого в меню выберите пункт Найти связанные по направлению или Найти связанные против направления.

Следует учитывать, что направление участка определяется при его вводе, то есть направление участка будет от начальной точки ввода к конечной точке. Также можно найти несвязанные объекты (пункт Найти несвязанные).
