График падения давления

График изменения давления газовой сети является одним из основных инструментов анализа результатов расчетов для газопроводных сетей. Этот график изображает линию изменения давления в узлах сети по выбранному маршруту, например, от регулирующего устройства до потребителя.

График в системе строится по маршруту. Маршрут указывается автоматически, достаточно определить его начальный и конечный узлы. Если путей от одного узла до другого может быть несколько, то по умолчанию путь выбирается самый короткий, в том случае если нужен другой путь, то надо указать промежуточные узлы.

Быстрая настройка графика падения давления

Большинство наиболее необходимых настроек графика можно изменить с помощью контекстного меню, вызываемого нажатием правой кнопки мыши в области окна График.

Быстрая настройка графика с помощью контекстного меню позволяет:

Быстрые настройки графика

Рисунок 174. Быстрые настройки графика


Выделение графика

Выделить всю область пьезографика можно с помощью пункта Выделить все контекстного меню. Выделение может понадобиться для дальнейшего копирования и вставки пьезографика в какую либо программу, например в Microsoft Word™ или Microsoft Excel™ (подробней смотрите раздел «Сохранение графика падения давления в Ms Word и Excel»).

Изменение внешнего вида графика

При выборе пункта Вид контекстного меню откроется дополнительное меню со следующими опциями:

  1. Затенять при наложении - при совмещении нескольких пьезометрических графиков можно выбрать будет ли построенный ранее график затеняться или нет.

  2. Таблица - с помощью данной опции можно включать и выключать отображение табличной (или шкальной) области графика.

  3. Скрывать ячейки - с помощью данной опции можно скрыть частично видимые ячейки таблицы (в случае их наложения друг на друга).

  4. Показать/убрать колонки... - с помощью данной опции имеется возможность скрыть или отобразить колонки по объектам, отображенным в шкальной области графика. При выборе данной опции появится окно со списком колонок пьезографика, для отображения колонки напротив ее названия должна быть установлена галочка, в противном случае колонка не отображается.

    Диалог Показать/убрать колонки...

    Рисунок 175. Диалог Показать/убрать колонки...


Изменение масштаба графика

При выборе пункта Масштаб контекстного меню откроется дополнительное окно настройки масштаба графика, в котором можно определить:

Масштаб для оси X:

  1. без масштаба (равномерные отсчеты) — стандартный вид графика с равномерными отступами между точками графика.

  2. без масштаба (компактно) — компактный вид графика, ширина колонки подбирается по текстовому содержимому.

  3. подбирать масштаб автоматически — программа автоматические подберёт подходящее значение масштаба (по отношению к длинам участков). Также возможно задать вручную используя следующий пункт;

  4. соблюдать масштаб, заданный пользователем, например 1:200, 1:400 (в окошке справа необходимо указать этот масштаб).

Масштаб для оси Y:

  1. подбирать автоматически

  2. соблюдать заданный пользовательский масштаб.

Для включения или отключения отображения нулевой геодезической отметки на графике. Для ее отключения надо снять флажок Всегда включать ноль в диапазон шкалы, для включения нуля наоборот установить флажок. Данная функция удобна при больших значениях геодезических отметок.

Настройка кривых графика

При выборе опции Кривые откроется дополнительное окно со списком всех кривых графика:

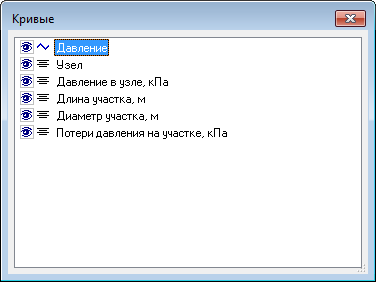

Список кривых пьезометрического графика

Рисунок 176. Список кривых пьезометрического графика


Для того чтобы скрыть или отобразить ранее скрытую кривую надо сделать щелчок левой кнопкой мыши слева от названия кривой на значке «глаза».

Двойной щелчок левой кнопкой мыши на названии кривой откроет диалоговое окно по настройке кривой.

Изменений свойства графика

Свойства пьезографика можно изменить, выбрав пункт контекстного меню Свойства (подробней о свойствах пьезографика можно узнать в разделе «Создание нового шаблона графика падения давления»).
