Знакомство с окном графика

Перед запуском расчета полезно познакомиться с окном графика:

Знакомство с окном графика

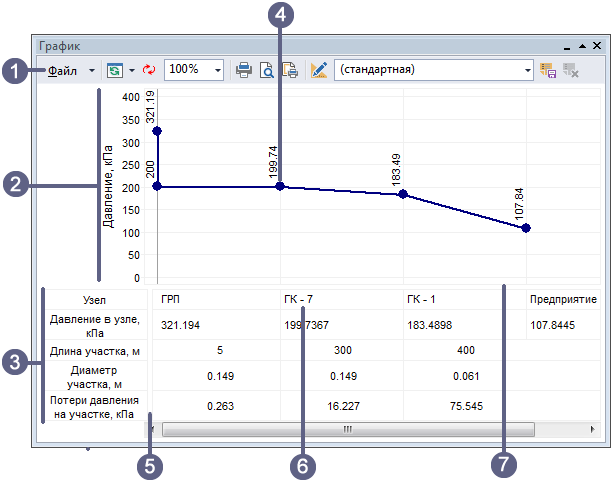

Рисунок 173. Знакомство с окном графика


  1. Панель инструментов графика.

  2. Область линейного графика.

  3. Область шкального графика.

  4. Обозначение объекта газопроводной сети на графике (узел линейного графика).

  5. Планка изменения размера области заголовка шкального графика.

  6. Ячейка с наименованием объекта указанным выше на графике.

  7. Перемещаемая планка изменения размеров областей шкального и линейного графиков.

Условные обозначения по - умолчанию:
