Построение графика падения давления

Для того чтобы построить график падения давления:

  1. Нажмите на панели навигации кнопку Поиск пути .

  2. Подведите курсор мыши к начальному объекту (например, к ГРС) и нажмите левую кнопку мыши, после чего на выбранном объекте будет установлен красный флажок:

    Установка начала пути для графика

    Рисунок 174. Установка начала пути для графика


  3. При существовании нескольких маршрутов до конечного узла (в кольцевых сетях) установите флажки на промежуточных узлах сети. Если необходим самый короткий путь, то достаточно указать первую и последнюю точку. Также можно указать участки, по которым не будет проходить маршрут. Для этого, удерживая клавишу Ctrl, щелкните левой кнопкой мыши по тем участкам, по которым не будет проходить маршрут, они отметятся красным крестиком.

    Установка промежуточной точки пути для графика

    Рисунок 175. Установка промежуточной точки пути для графика


  4. Подведите курсор к конечному узлу и установите флажок двойным нажатием левой кнопки мыши, в результате на конечном узле будет установлен флажок, а выбранный маршрут для построения графика высветится красным цветом:

    Путь для построения графика

    Рисунок 176. Путь для построения графика


  5. Для построения графика и открытия окна пьезометрического графика на панели инструментов нажмите кнопку Пьезометрический график :

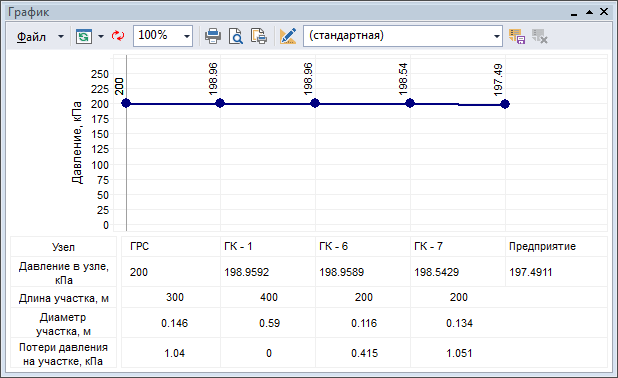

Окно пьезометрического графика

Рисунок 177. Окно пьезометрического графика
