Поиск отключающих и изолирующих устройств

Возможно быстро получить список отключающих (изолирующих) устройств, для выделенного объекта сети.

Отключающими устройствами считаются те объекты сети, для которых в структуре слоя графический тип объекта инженерной сети установлен как «отсекающее устройство». Система будет искать устройства, изолирующие объект от источника.

Для анализа изменений вследствие отключения задвижек или участков сети предназначен продукт Коммутационные задачи.

Для поиска изолирующих устройств надо:

  1. Сделать слой, содержащий инженерную сеть активным.

  2. Выделить на карте объект, который необходимо отключить.

  3. Выбрать пункт главного меню Задачи|Найти отключающие устройства

    или

    удерживая нажатой клавишу Ctrl нажать кнопку на панели инструментов.

    [Подсказка]Подсказка

    Для поиска отключающих устройств нажать кнопку , удерживая нажатой клавишу Ctrl.

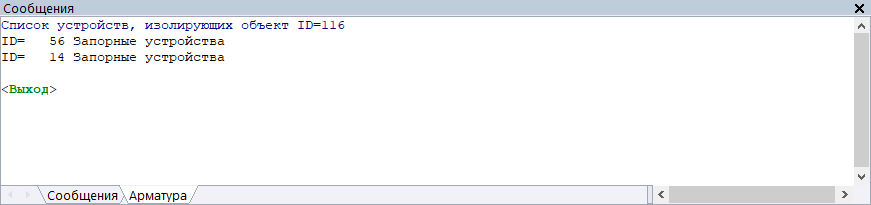

В результате в окне Сообщения на вкладке Арматура появится список всех объектов, которые отключают выбранный объект. Если окно сообщений не появилось автоматически, тогда нажмите кнопку , выберите вкладку Арматура или выберите пункт меню Окно|Сообщения, вкладка Арматура.

[Примечание]Примечание

Для того, чтобы убрать закладку Арматура, установите курсор на команду <Выход> и нажмите Enter или сделайте двойной щелчок мыши на этой команде. Для закрытия окна Сообщения нажмите кнопку или выберите пункт меню Окно|Сообщения.
