Коммутационные задачи

Введение

Модуль Коммутационные задачи — это инструмент, который позволяет определять объекты газовой сети и здания, подлежащие отключению, выделять их на карте и формировать таблицы с информацией об отключениях. Поддерживает несколько режимов работы:

  • Анализ переключений

    Пользователь указывает элементы газовой сети (потребителя или участок), на котором произошла авария, и коммутационные задачи помогут быстро найти ближайшую запорную арматуру для отключения аварийных объектов. Отключенные участки, потребители и здания отображаются на карте в виде тематической раскраски. По отключаемым объектам формируется таблица-отчет, поля которой можно настроить самостоятельно. Также определяются итоговые значения: расход газа на продувку, заполнение и настройку газового оборудования.

    Пользователь может сохранить конфигурацию с перечнем отключаемых элементов сети, чтобы быстро вернуться к необходимой «аварийной ситуации».

  • Поиск в слое подложке

    Позволяет осуществить поиск в заданном слое (обычно слой зданий) — подложке объектов, местоположение которых совпадает с местоположением потребителей в слое сети.

    Слой подложка обычно представляет собой слой зданий, представленный в виде площадных объектов. Поиск в слое подложке позволяет определить здания, в которых находятся потребители газовой сети, и выделить их соответствующим цветом. Здания с активными потребителями будут окрашены в один цвет, а с отключенными — в другой. Результаты поиска также выводятся в таблицу-отчет.

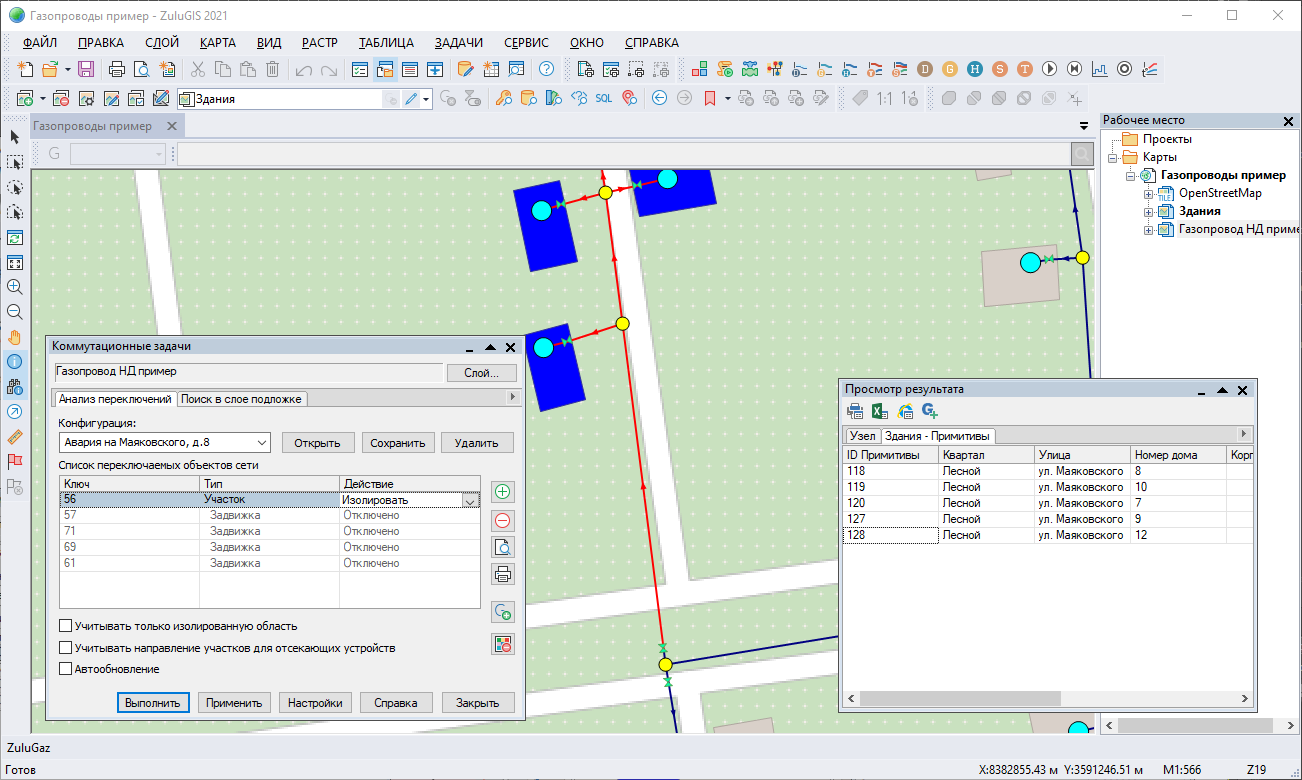

    Пример поиска изолирующих задвижек с помощью Коммутационных задач

    Рисунок 145. Пример поиска изолирующих задвижек с помощью Коммутационных задач


Сформированные отчетные таблицы вы можете напечатать или экспортировать в Microsoft Excel.

Особенности коммутационных задач

  • Для выполнения коммутационных задач надо обязательно изображать на сети ВСЕ запорные устройства.

  • Используется 2 категории слоев: топологическая модель сети и слой подложка с объектами капитального строительства.

  • Модель открывается в режиме "чтения", изменения в математическую модель не заносятся.

[Предупреждение]Предупреждение

Слой сети и слой-подложка должны быть либо на сервере, либо локально!

[Примечание]Примечание

Для правильной работы коммутационных задач необходимо чтобы структура слоя была подготовлена (как отрыть структуру слоя смотрите «Общие сведения о структуре слоя»):

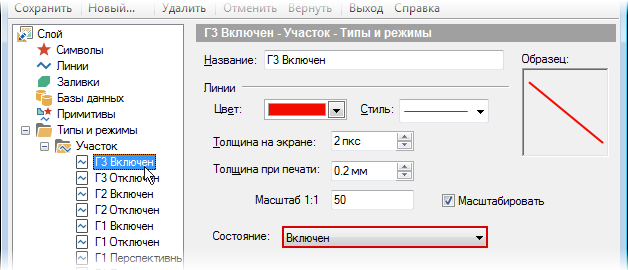

  • у типа Участок должно быть обязательно определено соответствующее состояние, то есть у участков с режимом Включен в списке Состояние было выбрано Включен. У отключенных соответственно - Отключен:

    Структура слоя

    Рисунок 146. Структура слоя

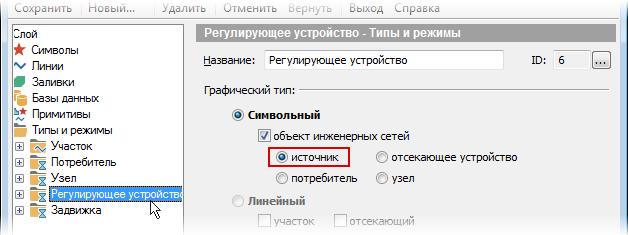

  • у типа Регулирующее устройство - графический тип должен быть определен как Символьный, Объект инженерных сетей/Источник:

    Структура слоя

    Рисунок 147. Структура слоя
