Работа со списком объектов

В список объектов следует добавлять элементы газовой сети из активного слоя карты. Список объектов можно сохранять в виде конфигурации. Конфигурация — список переключаемых объектов сети и соответствующих переключений. Конфигурацию можно сохранить и загрузить из слоя.

Добавление и удаление объектов в списке переключаемых объектов:

  1. В режиме Выделить выберите на карте запорное устройство (участок), для которого будет производиться отключение (слой при этом должен быть активным, в противном случае требуется удерживать при выделении объекта Ctrl+Shift).

  2. Нажмите кнопку . Объект будет добавлен в список.

    Для удаления объекта из списка выделите соответствующую строку и нажмите кнопку .

  3. Напротив объекта в столбце Действие выберите вид переключения.

Для сохранения конфигурации (списка выбранных объектов) следует:

  1. Введите пользовательское название конфигурации в соответствующем поле.

  2. Нажмите кнопку Сохранить.

Загрузка конфигурации:

  1. В строке Конфигурация нажмите ˅ и выберите необходимую.

  2. Нажмите кнопку Открыть. В список объектов загрузятся данные конфигурации.

[Подсказка]Подсказка

Для удаления конфигурации служит кнопка Удалить.

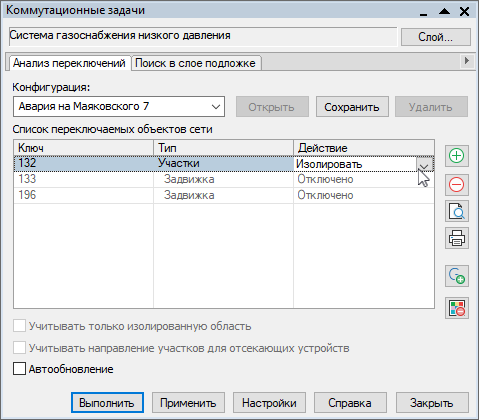

Действие в списке переключаемых объектов

Рисунок 162. Действие в списке переключаемых объектов


При передвижении по списку, на карте автоматически выделяется соответствующий объект. Если объект не попадает в видимую область карты, то вид устанавливается таким образом, чтобы объект оказался в центре карты.

При выбранной вкладке Анализ переключений, с помощью кнопок и вы можете просмотреть и распечатать отчет по списку объектов. Поля для подготовки отчета берутся из настроек соответствующего типа объекта сети (подробнее о настройке анализа переключений можно узнать в разделе «Настройки»).

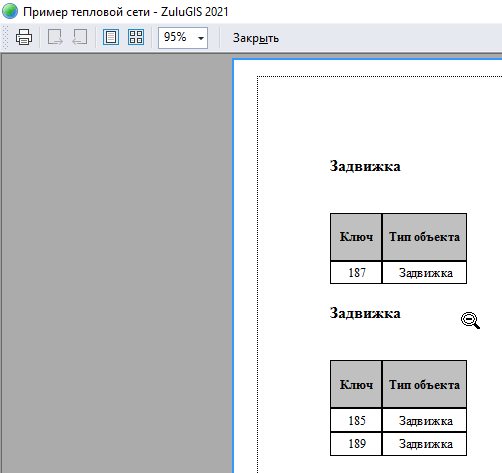

Отчет по списку отключаемых объектов

Рисунок 163. Отчет по списку отключаемых объектов
