Возможности системы

Программный комплекс ZuluGaz позволяет рассчитывать газопроводную сеть большого объема и любой сложности. Основой программного комплекса ZuluGaz является географическая информационная система ZuluGIS. ГИС позволяет создать карту города (населенного пункта) и нанести на неё любые инженерные коммуникации. Состав газовой смеси может задаваться пользователем и это может быть не только природный газ, но и обычный воздух.

Состав расчетов

Поверочный расчет газопроводной сети

Целью поверочного расчета является определение расчетных расходов газа на участках газовой сети, давления во всех узловых точках и нарушения режима работы потребителей.

Созданная математическая имитационная модель системы газоснабжения, служащая для решения поверочной задачи, позволяет анализировать гидравлический режим работы системы, а также прогнозировать его изменения в случае каких-либо переключений. Расчеты могут проводиться при различных исходных данных, в том числе при отключении отдельных участков газовой сети.

Расчет систем газоснабжения может производиться с использованием следующих методик (можно выбрать в настройках расчета):

Конструкторский расчет газопроводной сети

Целью конструкторского расчета газопроводной сети является определение диаметров трубопроводов обеспечивающих пропуск расчетных расходов газа при обеспечении заданных напоров на потребителях.

Под расчетным режимом работы сети понимают такие возможные сочетания отбора газа, при которых имеют место наибольшие нагрузки для отдельных сооружений системы, в частности газопроводной сети.

Расчету подлежат тупиковые и кольцевые газопроводные сети, работающие от одного или от нескольких источников. Возможен расчёт сети с учетом существующих диаметров.

График падения давления

Целью построения графика падения давления по заданному направлению является наглядная иллюстрация результатов гидравлического расчета газовой сети.

Для построения графика выбирается направление, указываемое флажками и цветом линии, и запускается задача построения графика.

На экран выводятся окно с графиком падения давления газа в трубопроводе:

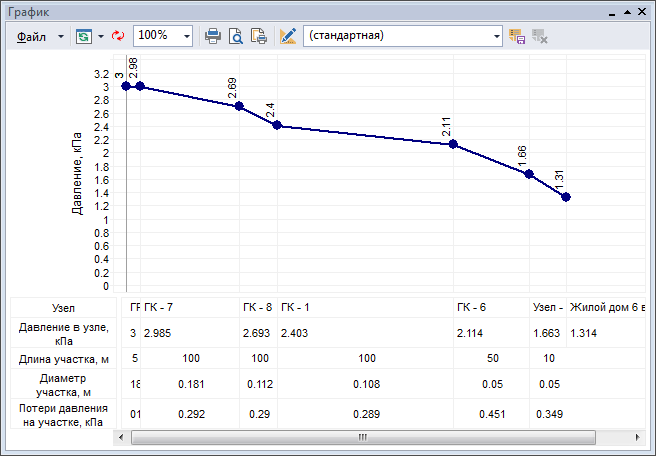

Пример графика падения давления

Рисунок 1. Пример графика падения давления


Цвет и стиль линий падения давления задается пользователем.

В таблице под графиком выводятся для каждого узла сети наименование, геодезическая отметка, высота потребителя, напоры в трубопроводах, потери напора по участкам сети и другие. Количество выводимой под графиком информации настраивается пользователем.

Экспорт продольного профиля в DXF

Продольный профиль газовой сети можно экспортировать в DXF формат (для дальнейшего оформления в Компас, AutoCAD и других САПР).

Профиль строится на основании высотной информации, а таблица профиля заполняется автоматически - на основании данных из базы данных и изображения объектов на карте. Информация о геодезических отметках объектов сети указывается пользователем или может быть автоматически считана со слоя рельефа.

На продольном профиле могут отображаться дополнительные объекты газовой сети: характерные точки, пикеты и пересечения с другими коммуникациями. Эти объекты изображаются пользователем "поверх" газовой сети, а при построении профиля привязываются в заданном радиусе.

[Примечание]Примечание

Пикеты могут быть автоматически расставлены с заданным шагом вдоль указанного пользователем маршрута.

Внешний вид профиля: вертикальный и горизонтальные масштабы, формат листа, ширина колодцев, вес линий и высота текста настраиваются пользователем при экспорте.

Фрагмент продольного профиля в DXF

Рисунок 2. Фрагмент продольного профиля в DXF


Технологическая схема

ZuluGaz 2021 позволяет построить компактную ортогональную схему, на основе существующего слоя газовой сети, в соответствии с СТО Газпром Газораспределение 2.7-2013 ГРАФИЧЕСКОЕ ОТОБРАЖЕНИЕ ОБЪЕКТОВ СЕТЕЙ ГАЗОРАСПРЕДЕЛЕНИЯ И СМЕЖНЫХ КОММУНИКАЦИЙ (раздел Требования к оформлению технологических схем оборудования пунктов редуцирования газа и пунктов учета газа).

Построение ортогональной технологических схемы происходит с наследованием ID и атрибутов исходной газовой сети (базами данных). Схема создается без системы координат (план схема локальный датум).

В результате преобразования и экспорта в новом слое объекты технологической схемы автоматически располагаются, соблюдая принцип ортогональности, то есть с углом поворота, кратным 90°. При этом ориентация осей газопроводов по сторонам света может не соответствовать фактической, так как для технологических схем сетей газораспределения привязка к плану населенного пункта не требуется.

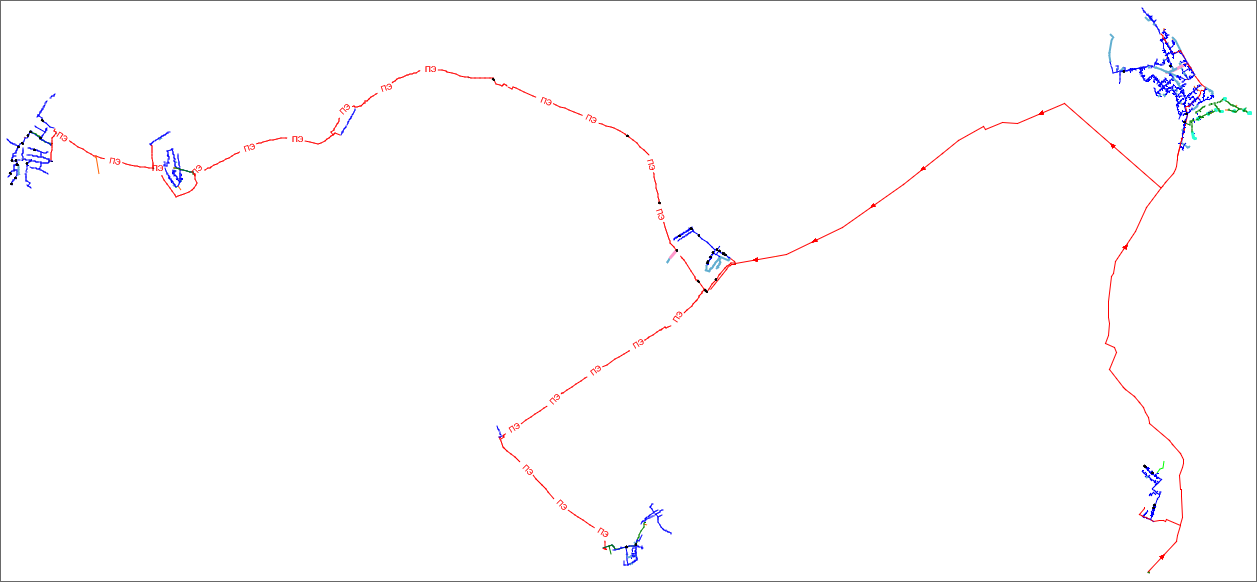

Исходный слой газовой сети

Рисунок 3. Исходный слой газовой сети


Результат преобразования представлен на картинке далее. Слой был преобразован с сохранением исходных топологических связей, баз данных и данных.

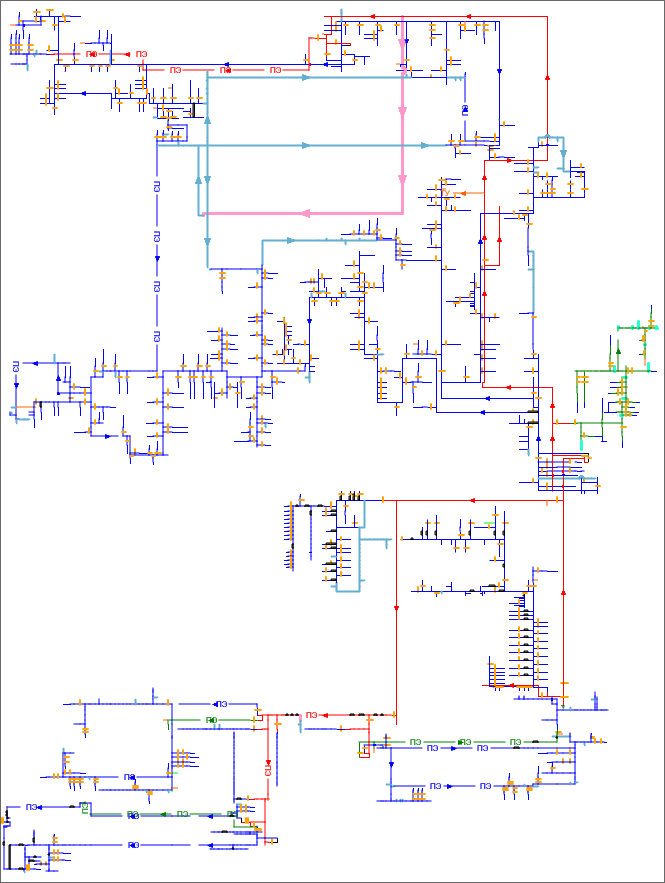

Результат экспорта слоя в ортогональную технологическую схему

Рисунок 4. Результат экспорта слоя в ортогональную технологическую схему


Коммутационные задачи

Коммутационные задачи предназначены для решения следующих задач:

  1. Анализ переключений

    Целью анализа переключений является поиск ближайшей запорной арматуры, позволяющей отключить (изолировать), указанный пользователем объект (участок, потребитель и т.д.) от сети. В результате:

    • выводится перечень запорных устройств;

    • формируется список объектов, попавших под отключения, с последующей возможностью их печати, экспорта в таблицу Microsoft Excel;

    • на карте в виде тематической раскраски отображаются отключенные объекты сети и здания;

    • определяются итоговые значения: расход газа на продувку, заполнение и настройку газового оборудования.

  2. Поиск в слое подложке:

    Целью является поиск в слое подложке (обычно слой здания) объектов, местоположение которых совпадает с местоположением потребителей в слое сети. В результате здания, содержащие потребителя выводятся в отчёт, а также выделяются на карте цветом, в зависимости от состояния потребителя (включен\отключен).

Объекты выбранного слоя подложки будут раскрашены в зависимости от состояния потребителя изображенного на этом объекте, например, здания будут окрашены под выключенными потребителями:

Отображение отключений на тематической раскраске

Рисунок 5. Отображение отключений на тематической раскраске
