Экспорт технологической схемы

Для экспорта технологической схемы:

  1. Выполните команду главного меню Задачи|ZuluGaz или нажмите на панели инструментов кнопку . Откроется окно расчетов ZuluGaz:

    Окно расчетов ZuluGaz

    Рисунок 140. Окно расчетов ZuluGaz


  2. Перейдите на вкладку Технологическая схема:

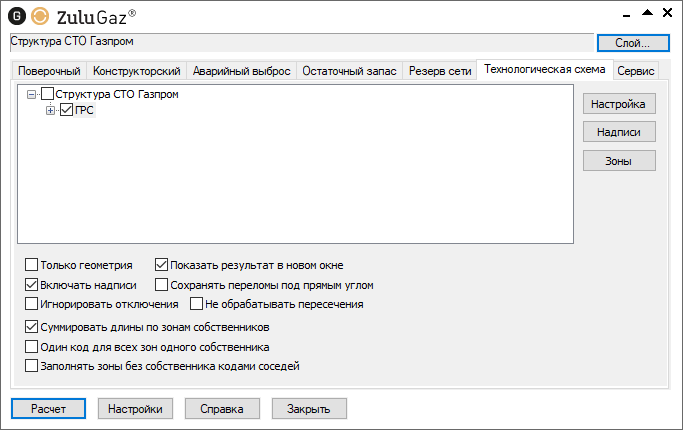

    Вкладка Технологическая схема

    Рисунок 141. Вкладка Технологическая схема


  3. Нажмите кнопку Слой..., выберите слой рассчитываемой газовой сети и нажмите кнопку ОК.

  4. Отметьте источник, для которого будет производиться расчет, установив флажок рядом с названием источника.

    Для снятия выделения со всех элементов установите флажок у первого элемента в списке.

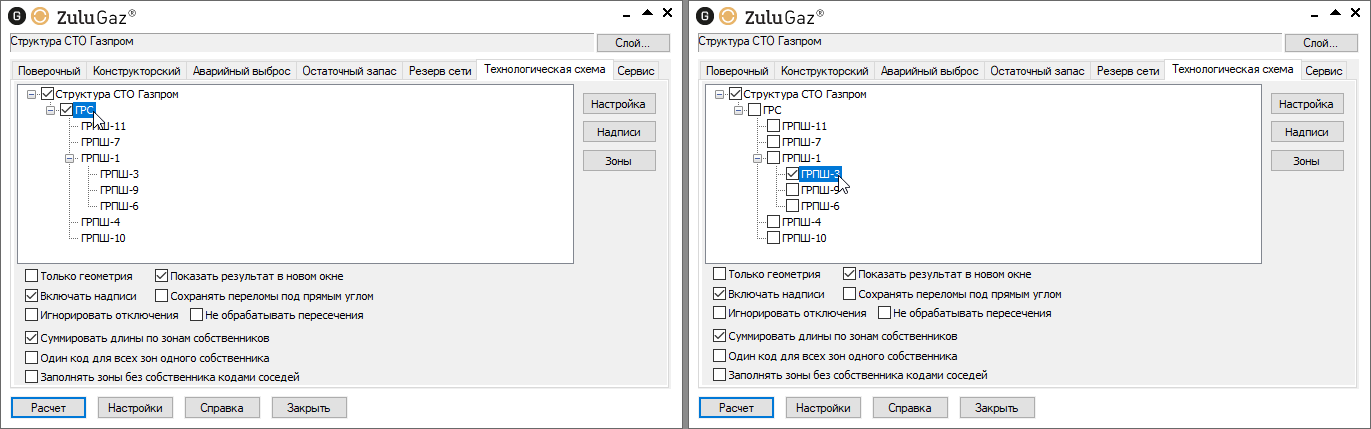

    Выбор источника для расчета

    Рисунок 142. Выбор источника для расчета


  5. Укажите опции экспорта:

    • Только геометрия — при включении данной опции экспортирована будет только графика, без баз данных и надписей.

    • Показать результат в новом окне — после выполнения экспорта слой откроется в новом окне (новой карте).

    • Включать надписи — включите для экспорта бирок слоя на технологическую схему. Чтобы выбрать какие именно надписи будут экспортированы, нажмите кнопку Надписи и отметьте надписи для экспорта.

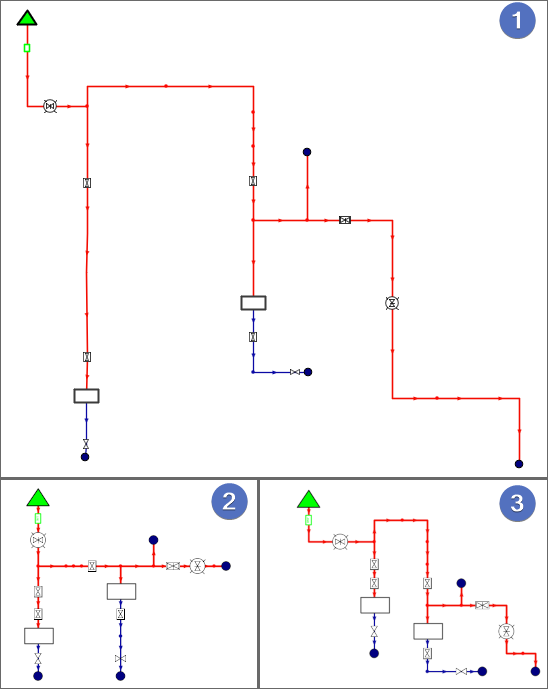

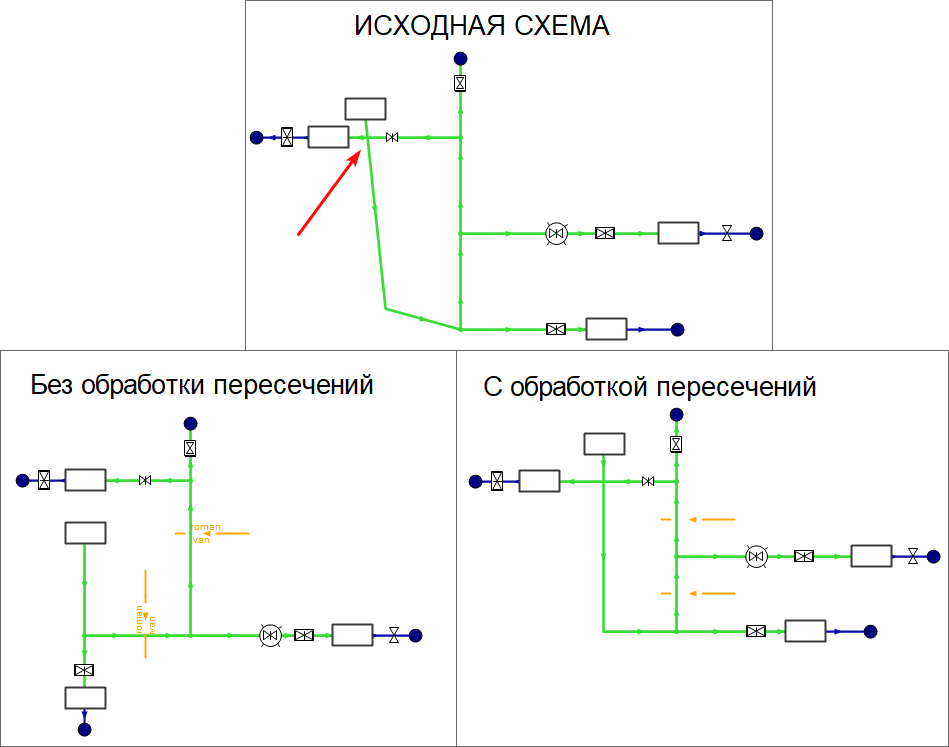

    • Сохранять переломы под прямым углом — при включении данной опции все повороты под прямым углом будут сохранены и повторяться в экспортированной схеме. На рисунке ниже исходная схема (1) и ниже показаны результаты без сохранения переломов (2) и с сохранением переломов (3).

      Сохранение переломов на схеме

      Рисунок 143. Сохранение переломов на схеме


    • Суммировать длины по зонам собственников — при включении суммируются длины по зонам собственников и позволяет установить дополнительные опции:

      • Один код для всех зон одного объекта — при включении данной опции участки одного владельца будут обозначены одинаковым кодом зоны. В противном случае участки одного собственника в разных зонах будут иметь разные номера зон.

      • Заполнять зоны без собственника кодами соседей — при включении данной опции, на участках у которых не указан собственник, код зоны собственника будет заполнен кодом "соседних" объектов (иначе это поле останется пустым).

  6. Чтобы заполнить номера зон введите собственников в базе данных по участкам и нажмите кнопку Зоны. В результате будут определены и записаны номера зон в соответствующих полях.

    [Примечание]Примечание

    Если полей в базе данных нет, то их следует добавить и настроить для участия в расчете.

  7. Для настройки объектов, которые будут участвовать в экспорте нажмите кнопку Настройка экспорта. Объекты, не указанные в настройках экспорта, будут преобразованы как типовой узловой элемент узел (разветвление).

  8. В открывшемся окне настройки объектов:

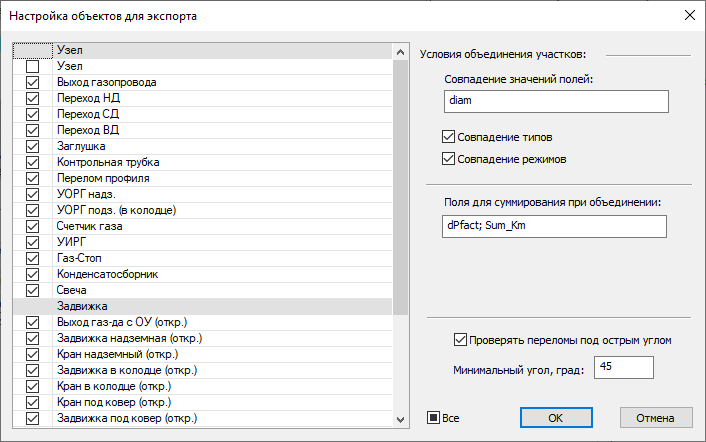

    Настройка экспорта объектов

    Рисунок 144. Настройка экспорта объектов


    1. Отметьте объекты (типы и режимы), которые будут участвовать в экспорте. Для выбора всех объектов установите галочку Все.

    2. Участки можно объединить в один на технологической схеме по различным условиям. Для этого вы можете указать:

      • Совпадение значений полей — указывается имя поля, по которому будет определяться одинаковые ли участки и объединять их в один.

        Например, можно использовать поле с диаметром трубопровода. Если участки идут последовательно и между ними объект, который не участвует в экспорте (не отмечен галочкой в окне настроек Рисунок 144, «Настройка экспорта объектов»), то участки с одинаковым диаметром будут объединены в один.

        Указываются реальные (имя поля) имена полей. Возможно указать несколько полей, для этого используйте разделитель точку с запятой ;. Например: diam; ..., где diam - диаметр участка. При указании нескольких полей участки будут объединены только если совпадают оба указанных поля (диаметр и материал).

        При объединении вы можете указать Поля для суммирования, например потери давления на участках или сумму местных сопротивлений и прочие поля. Указываются в данном окне в Полях для суммирования.

      • Совпадение типов — при включении данной опции участки будут объединяться не только по критерию Название поля, но и при условии совпадения типов. Если данную опцию не включать, то по данному полю будут объединяться участки разных типов.

      • Совпадение режимов — при включении данной опции участки будут объединяться не только по критерию Название поля, но и при условии совпадения режимов (и типов, если включена соответствующая опция). Если данную опцию не включать, то по названию будут объединяться участки разных режимов.

      • Поля для суммирования при объединении — указываются реальные имена полей. Возможно указать несколько полей, для этого используйте разделитель точку с запятой ;. Например: dPfact; ..., где dPfact - сумма потерь давления на участке.

    3. Опция Проверять переломы под острым углом включена по умолчанию и Минимальный угол в градусах указывается в поле рядом с опцией — перед экспортом будет проводиться проверка и если угол между объектам будет меньше 45° (значение по умолчанию), то будет выведено сообщение об ошибке и экспорт будет остановлен. Подробнее смотрите «Возможные ошибки при построении технологической схемы».

    4. Для сохранения настроек нажмите кнопку ОК.

  9. Чтобы запустить экспорт технологической схемы нажмите кнопку Расчет.

  10. В открывшемся диалоге укажите расположение и название слоя с результирующей технологической схемой. В строке Имя файла введите имя слоя и нажмите кнопку Сохранить.

    [Предупреждение]Предупреждение

    Если будет выбрано имя файла уже существующего слоя, то в результате создания нового слоя существующий слой будет уничтожен, и вместо него создастся новый.

  11. Введите пользовательское Название слоя и нажмите ОК.

    Начнется экспорт технологической схемы. Если включена опция Показать результат в новом окне, то после выполнения экспорта слой откроется в новом окне (новой карте).
