Настройка объектов слоя, данных и размерности полей

В случае если слой сети газоснабжения создавался в программном обеспечении ZuluGIS без учета объектов и соответствующих баз данных, необходимых для выполнения гидравлического расчета, то перед расчетами обязательно следует произвести его настройку (смотрите «Настройка объектов слоя и данных»).

Также настройка слоя позволяет настроить размерность полей, используемых в качестве исходных данных и результатов расчета (смотрите «Настройка единиц измерения»).

Настройка объектов слоя и данных

Настройка объектов слоя позволяет установить связь между объектами и таблицами слоя пользователя (старая модель) с объектами и таблицами расчетного модуля (расчетная модель). К каждому объекту расчетного модуля могут быть привязаны несколько объектов слоя пользователя, например, к объекту Узел можно привязать два объекта слоя пользователя Узел и Задвижка.

[Подсказка]Подсказка

Во время выполнения настройки данных объектов слоя, возможно потребуется добавить поля в базу данных.

Для настройки данных объектов слоя:

  1. Выберите меню Задачи|ZuluGaz, либо нажмите на панели инструментов кнопку . Откроется панель расчетов.

  2. Нажмите кнопку Слой..., в открывшемся диалоге выберите слой газопроводной сети и нажмите кнопку ОК чтобы подтвердить выбор и закрыть диалог.

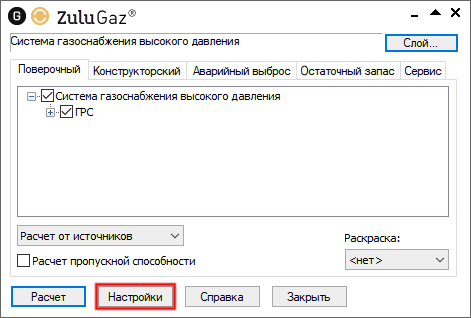

  3. Далее нажмите кнопку Настройки, откроется диалог настройки расчетов для выбранного слоя.

    Панель расчетов

    Рисунок 76. Панель расчетов


  4. В диалоге Настройки гидравлического расчета выберите вкладку Данные.

  5. Далее необходимо в соответствии с принятой в программном обеспечении ZuluGaz расчетной моделью газовой сети переназначить ранее созданные объекты и соответствующие им данные. Каждому объекту расчетной модели ZuluGaz:

    • Пункт регулирования;

    • Участок;

    • Узел;

    • Потребитель.

    Для этого отметьте тип объекта, для которого будут добавляться элементы сети.

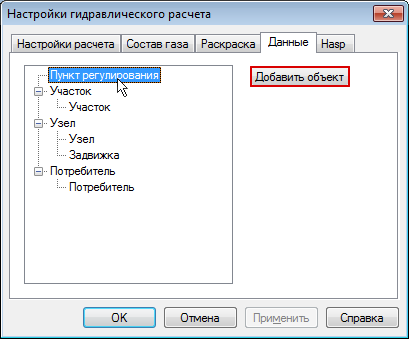

  6. Нажмите кнопку Добавить объект или выполните двойной щелчок по нужному типу:

    Вкладка Данные

    Рисунок 77. Вкладка Данные


  7. В появившемся окне установите соответствие между объектом «новой» и объектом «старой» модели сети, путем установки флажка рядом с объектом, например, Регулирующее устройство:

    Вкладка Данные

    Рисунок 78. Вкладка Данные


    Аналогичным образом для каждого объекта расчетной модели ZuluGaz, который будет принимать участие в расчете необходимо указать соответствующие объекты старой модели сети путем их добавления.

После приведения в соответствие объектов «новой» и «старой» модели подобную операцию необходимо проделать и с данными по этим объектам.

Установка соответствия между данными производится следующим образом:

  1. Отметьте тип объекта, для которого будет проводиться настройка полей.

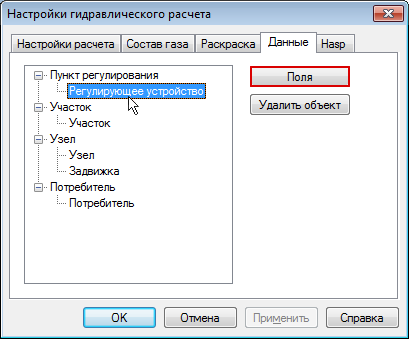

  2. Нажмите кнопку Поля или выполните двойной щелчок по нужному режиму:

    Диалог Настройки гидравлического расчета

    Рисунок 79. Диалог Настройки гидравлического расчета

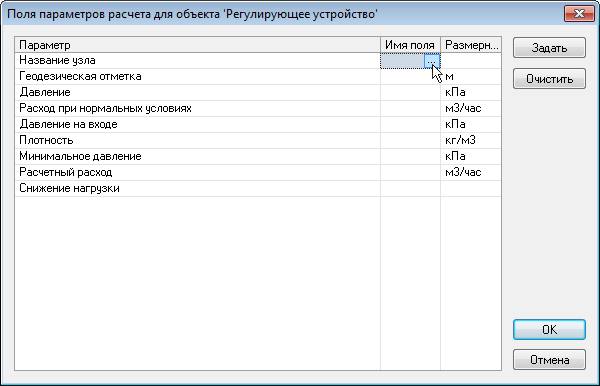

  3. В появившемся окне выберите имя поля, которое надо переопределить:

    Настройка полей объектов

    Рисунок 80. Настройка полей объектов


  4. Нажмите кнопку ... или кнопку Задать.

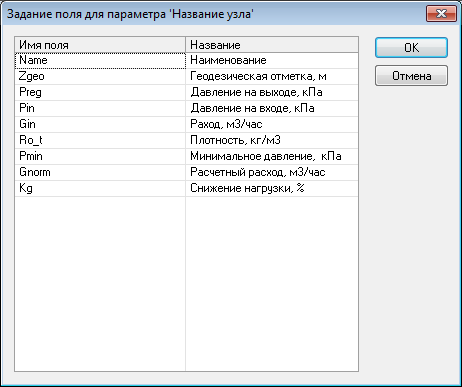

  5. В появившемся окне будет представлена структура информация базы данных старой модели соответствующая данному объекту:

    Задание поля

    Рисунок 81. Задание поля


  6. Выберите поле, соответствующее новой структуре и нажмите кнопку ОК. В результате этой операции в новой базе данных в колонке Имя поля появится значение Name.

  7. Аналогичным образом следует переназначьте остальные ранее созданные объекты и соответствующие им данные.

Настройка единиц измерения

[Предупреждение]Предупреждение

Смена единиц измерения в расчетной модели не пересчитывает текущие значения и не изменяет настройки продольного профиля. Смена единиц просто указывает расчету в каких единицах задано или должно быть записано число.

Система имеет возможность изменить единицы измерения не для всех полей базы, а только для некоторых, программно предусмотренных полей.

У регулирующих устройств могут быть изменена размерность следующих полей:

  • Давление, Давление на входе, Минимальное давление:

    • кПа (по умолчанию);

    • МПа;

    • мм вод. ст.

У участка могут быть изменена размерность следующих полей:

  • Диаметр, Расчетный внутренний диаметр, Расчетный наружный диаметр:

    • м (по умолчанию);

    • мм.

  • Давление в начале, Давление в конце, Потеря давления, Гидростатическое давление:

    • кПа (по умолчанию);

    • МПа;

    • мм вод. ст.

У узла могут быть изменена размерность следующих полей:

  • Фактическое давление:

    • кПа (по умолчанию);

    • МПа;

    • мм вод. ст.

У потребителя могут быть изменена размерность следующих полей:

  • Минимальное давление, Максимальное давление, Фактическое давление:

    • кПа (по умолчанию);

    • МПа;

    • мм вод. ст.

Для настройки единиц измерения:

  1. Выберите меню Задачи|ZuluGaz, либо нажмите на панели инструментов кнопку . Откроется панель расчетов.

  2. Нажмите кнопку Слой..., в открывшемся диалоге выберите слой газопроводной сети и нажмите кнопку ОК чтобы подтвердить выбор и закрыть диалог.

  3. Далее нажмите кнопку Настройки, откроется диалог настройки расчетов для выбранного слоя.

    Панель расчетов

    Рисунок 82. Панель расчетов


  4. В диалоге Настройки гидравлического расчета выберите вкладку Данные.

  5. Отметьте объект, для которого будут настраиваться единицы измерения, например, Регулирующее устройство.

    Диалог Настройки гидравлического расчета

    Рисунок 83. Диалог Настройки гидравлического расчета


  6. Нажмите кнопку Поля. Откроется окно настройки полей и единиц измерения.

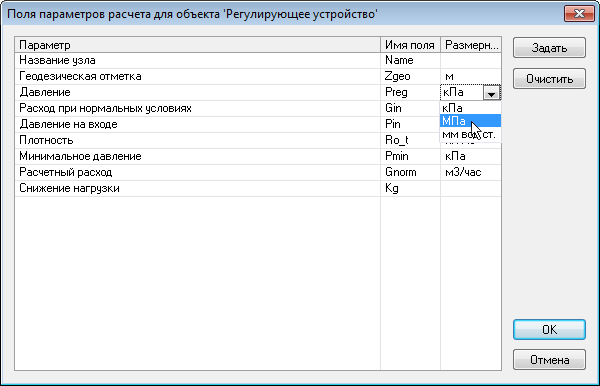

  7. В столбце Размерность выберите нужные единицы измерения для необходимых полей.

    Диалог Настройки гидравлического расчета

    Рисунок 84. Диалог Настройки гидравлического расчета


  8. Аналогичным образом настройте другие объекты.

  9. Нажмите ОК для сохранения изменений.
