Технологическая схема

ZuluGaz 2021 позволяет создать технологическую ортогональную схему, по принципам описанным в ГОСТ Р 70107-2022 " Системы газораспределительные. Сети газораспределения. Общие требования к графическому отображению объектов сетей газораспределения".

Построение технологической схемы происходит на основе существующего слоя газовой сети, с наследованием ID (Sys) и атрибутов исходной газовой сети (базами данных). Участки в технологической схеме могут автоматически объединяться в один по различным условиям. Например, можно использовать поле с диаметром трубопровода. Если участки идут последовательно и между ними объект, который не участвует в экспорте (не отмечен галочкой в окне настроек Рисунок 144, «Настройка экспорта объектов»), то участки с одинаковым диаметром будут объединены в один. При объединении вы можете указать Поля для суммирования, например потери давления на участках или сумму местных сопротивлений и прочие поля.

Схема создается без системы координат (план-схема локальный датум). Пользователь указывает для какой газовой сети (от какого регулирующего устройства) будет происходить экспорт газовой сети.

В результате преобразования и экспорта в новом слое объекты технологической схемы автоматически располагаются, соблюдая принцип ортогональности, то есть с углом поворота, кратным 90°. При этом ориентация осей газопроводов по сторонам света может не соответствовать фактическому, так как для технологических схем сетей газораспределения привязка к плану населенного пункта не требуется.

На следующей картинке далее приведён пример исходного слоя газовой сети, который далее будет экспортирован в ортогональную технологическую схему.

Результат преобразования представлен на картинке ниже Рисунок 138, «Результат экспорта слоя в ортогональную технологическую схему». Слой был преобразован с сохранением исходных топологических связей, баз данных и данных.

Вы можете выбрать какие узловые объекты будут участвовать в преобразовании, отметив их в списке объектов для экспорта технологической схемы (иначе они будут преобразованы как типовой узловой элемент узел, разветвление).

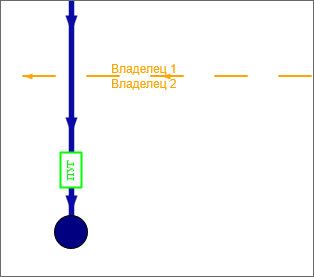

В базе данных по участках указываются поля с именем собственника, содержащее имя собственника. При экспорте схемы в точках, где собственник меняется будет изображена линия с надписями:
