Сервис
Область Сервис содержит следующие кнопки для запуска:
-
Высотная информация по рельефу — операция автоматического заполнения высотной информации для продольного профиля, на основе слоя рельефа.
-
Пикеты вдоль профиля — операция автоматической расстановки с заданным шагом пикетов, вдоль выбранного маршрута.

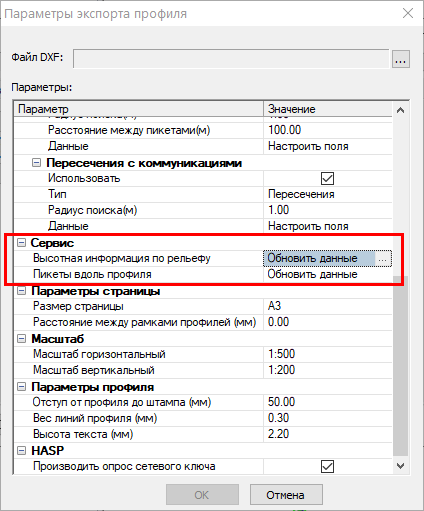

Рисунок 217. Область Сервис.
Высотная информация по рельефу
Данная операция позволяет автоматически заполнить ряд полей - исходных данных для построения продольного профиля (высотной информации). Высотная информация включает себя геодезические отметки земли, трубопроводов, дна траншеи. При наличии в карте слоя рельефа, для каждого объекта сети можно автоматически считать геодезическую отметку поверхности земли. На основании исходных данных о глубине траншеи и диаметрах трубопроводов (в том числе пересекаемых коммуникаций), автоматически определяется отметка дна траншеи и отметка верха трубы.
Для запуска операции заполнения высотной информации следует:
-
Перейти в настройку экспорта профиля DXF.
-
В области Cервис напротив строки Высотная информация по рельефу нажать кнопку
-
Отобразится сообщение "Перезаписывать текущие значения". Выберите необходимый вариант нажав Да/Нет.
Начнется операция заполнения высотной информации.
Пикеты вдоль профиля
Данная операция позволяет автоматически изобразить пикеты с заданным шагом вдоль газопровода. Объекты устанавливаются вдоль указанного пути (маршрута, указанного "флажками"). Шаг установки задается в метрах во время настройки экспорта профиля.
Для запуска операции автоматической расстановки пикетов:
-
Постройте путь, вдоль которого будут устанавливаться пикеты.
-
Перейти в окно настроек экспорта профиля в DXF.
-
Укажите шаг установки пикетов, для этого в области Дополнительные объекты в группе Пикеты задайте значение поля
Расстояние между пикетами, м. -
В области Cервис напротив строки Пикеты вдоль профиля нажмите кнопку .
-
В появившемся окне подтвердите выполнение операции, нажав кнопку .
Начнется операция расстановки пикетов вдоль профиля.
