Нажать на панели навигации кнопку Поиск пути .

Подвести курсор мыши к начальному объекту (например, к ГРС) и нажмите левую кнопку мыши, после чего на выбранном объекте будет установлен красный флажок (Рисунок 213, «Построение продольного профиля», a);

Щелчком левой кнопкой мыши поставьте флажок на конечном объекте (например, потребителе). При существовании нескольких маршрутов до конечного узла установите флажки на промежуточных узлах сети (Рисунок 213, «Построение продольного профиля», b). Также можно указать участки, по которым не будет проходить маршрут. Для этого, удерживая клавишу Ctrl, щелкните левой кнопкой мыши по тем участкам, по которым не будет проходить маршрут, они отметятся красным крестиком.

Подведите указатель мыши к конечному узлу и установите флажок двойным щелчком левой клавиши мыши, в результате на конечном узле будет установлен флажок, а выбранный маршрут для построения профиля высветится красным цветом (Рисунок 213, «Построение продольного профиля», c).

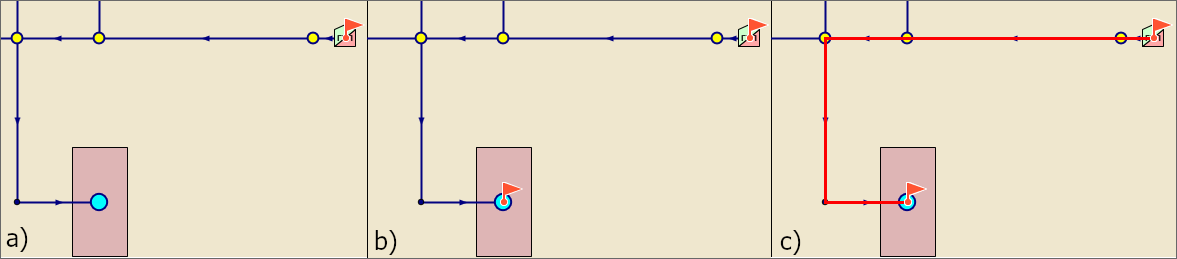

Рисунок 213. Построение продольного профиля
