Быстрый старт

Вы можете ознакомиться с примером, который устанавливается с программой. Также вы можете использовать пример для импорта типов в свой слой или чтобы создать новый слой по образцу.

Продольный профиль строится, как и график падения давления, по указанному "флажками" пути. Перед началом работы следует подготовить структуру слоя для экспорта профиля. На этом этапе в структуру добавляются недостающие типовые объекты сети и поля исходных данных.

Рабочий процесс экспорта продольного профиля в DXF:

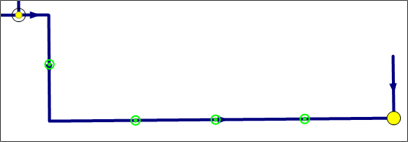

  1. В слое газовой сети следует нанести Характерные точки, для их отображения на профиле.

    [Примечание]Примечание

    Объекты изображаются "поверх" газопроводов. Привязка к участку происходит на указанном расстоянии (указанному в настройках), во время экспорта профиля.

  2. Изобразить на сети Пересечения с другими коммуникациями (при необходимости).

  3. При необходимости, изобразить Пикеты на сети. Вы можете автоматически расставить пикеты с заданным шагом вдоль выбранного пути.

  4. Внести необходимые исходные данные по всем объектам маршрута. Высотную информацию можно внести автоматически со слоя рельефа.

  5. Построить путь — маршрут, по которому будет проходить продольный профиль.

  6. Настроить параметры экспорта профиля в DXF.

  7. Запустить операцию экспорта профиля в DXF.
