Запуск экспорта профиля в DXF

[Внимание]Внимание

Перед запуском экспорта продольного профиля в DXF ознакомьтесь с разделом «Быстрый старт», а также убедитесь в следующем:

  1. Газовая сеть не имеет топологических ошибок.

  2. Структура сети для построения профиля правильно настроена.

  3. Указаны необходимые исходные данные для построения профиля.

Для запуска экспорта продольного профиля в DXF:

  1. Укажите путь для построения профиля.

    [Подсказка]Подсказка

    Путь строится также, как и для построения графика падения давления с помощью кнопки Поиск пути .

  2. Выполните команду главного меню Задачи|ZuluGaz или нажмите кнопку на панели инструментов. На экране появится панель расчетов.

  3. Нажмите кнопку Слой... и выберите из списка слой канализационной сети.

  4. Перейдите на вкладку Сервис.

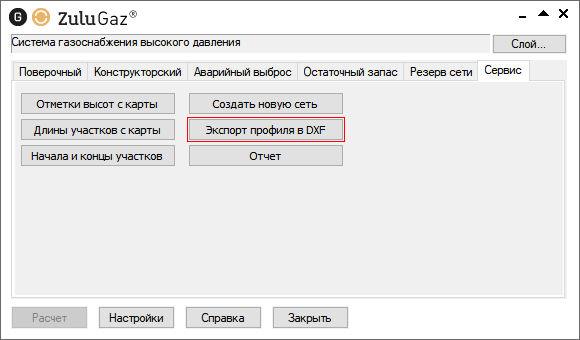

    Запуск экспорта в DXF

    Рисунок 214. Запуск экспорта в DXF


  5. Нажмите кнопку Экспорт профиля в DXF, откроется окно настроек экспорта.

  6. Установите необходимые параметры экспорта профиля.

  7. Нажмите кнопку ... в строке Файл DXF: и укажите имя и выберите расположение создаваемого DXF файла.
