Ошибки по результатам расчета

  1. Предупреждение Z602: ID=XX Давление на потребителе ниже минимального на YY кПа

    Сообщение о самом плохом потребителе

    Рисунок 224. Сообщение о самом плохом потребителе


    Данное предупреждение может появиться после проведения поверочного расчета. Оно возникает в том случае, если по результатам у потребителя давление на вводе ниже минимального.

    Где:

    • YY − значение давления которого не хватает

    • ID (ХХ) − индивидуальный номер потребителя.

    Для того, чтобы определить к какому потребителю относится данное сообщение надо сделать двойной щелчок левой кнопкой мыши на сообщении, соответствующий потребитель замигает на экране.

    Данная ошибка может вызвана несколькими причинами:

    1. Некорректными данными. Если величина нехватки давления выходит за рамки реальных значений для данной сети, то скорей всего имеет место ошибка при вводе исходных данных или ошибка при нанесении схемы сети на карту. Следует проверить правильно ли были занесены следующие данные:

      • По регулирующим устройствам:

        • Давление на выходе, кПа - проверить значение давления на выходе регулирующего устройства.

      • Параметры трубопроводов:

        • Диаметры трубопроводов - проверить правильность занесения диаметров трубопроводов, например, был введен диаметр 0.05 м вместо 0.5 метра;

        Данная ошибка может быть обнаружена с помощью построения пьезометрического графика, например:

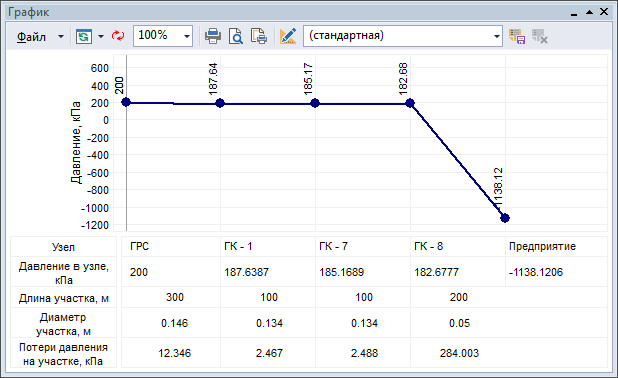

        Обнаружение ошибки с помощью пьезометрического графика

        Рисунок 225. Обнаружение ошибки с помощью пьезометрического графика


        На данном графике видно, что на одном из участков сети имеет место большое падение давления. Причину можно обнаружить, если взглянуть в базе данных на диаметры трубопроводов, видно что на участке от ГК-8 до Предприятия происходит резкое сужение диаметра.

      • По потребителям сети:

        • Расчетный расход газа на потребителях − проверить правильно ли был задан расчетный расход газа на потребителе.

  2. Ошибка Z025: ID=10 В штатном режиме превышено ограничение на максимально допустимую скорость. (22.711 > 15.000)

    Ошибка при выполнении расчета резерва пропускной способности газовой сети. Штатный режим — это результаты поверочного расчета, так как перед расчетом резерва, автоматически запускается поверочный расчет. Ошибка в данном случае сообщает о том, что при выполнении поверочного расчета на участке ID = 10 скорость движения газовой смеси 22.711 м/с, что превышает допустимую (15 м/с).

  3. Предупреждение Z602: ID=55 Давление на потребителе ниже минимального на 12.1408 кПа

    Ошибка при выполнении расчета резерва пропускной способности газовой сети. Штатный режим — это результаты поверочного расчета, так как перед расчетом резерва, автоматически запускается поверочный расчет. О том как понять причину ошибки и исправить ее, смотрите пункт 1 данного раздела.

  4. Ошибка ZD006: ID=31 Неверное значение поля 'Pmin'-'Минимальное давление, кПа'

    Данная ошибка может быть из-за того, что значение поля Минимальное давление менее, чем значение поля Давление на выходе, кПа. (Для регулирующих пунктов: ГРП, ШРП и других объектов).
