Расчёт резерва пропускной способности сетей газоснабжения

Цель расчета — определение резерва пропускной способности газопроводов. В результате расчета определяются максимально возможные для подключения расходы для каждого участка сети.

[Внимание]Внимание

Расчет Резерв пропускной способности требует лицензию на поверочный расчет, и должен проводиться только после проведения поверочных расчетов!

При выполнении данной задачи осуществляется проход с заданным пользователем шагом по всем газопроводам. На каждом шаге имитируется точка подключения и определяется максимально возможный расход в этой точке, при условии обеспечения минимальным давлением. Расчет можно выполнять с (и без) учетом максимально допустимых скоростей движения в газопроводах. Для ограничения максимального расхода на источнике газоснабжения следует задать поле Максимальный расход при нормальных условиях, м3/ч, Gmax_norm.

[Примечание]Примечание

При отсутствии данного поля в базе данных, следует добавить его и настроить поле, чтобы оно участвовало в расчете.

Расчёт может выполнятся (можно выбрать в настройках расчета):

Результаты расчета по каждой точке накапливаются в результирующем слое для записи. Для визуализации результата каждый участок результирующего слоя в зависимости от значения величины подключаемого расхода можно раскрашивать в цвета задаваемые пользователем. Количество цветов и диапазонов пользователь может менять самостоятельно.

Если сеть большая, есть возможность выполнить расчёт только для выделенных объектов сети.

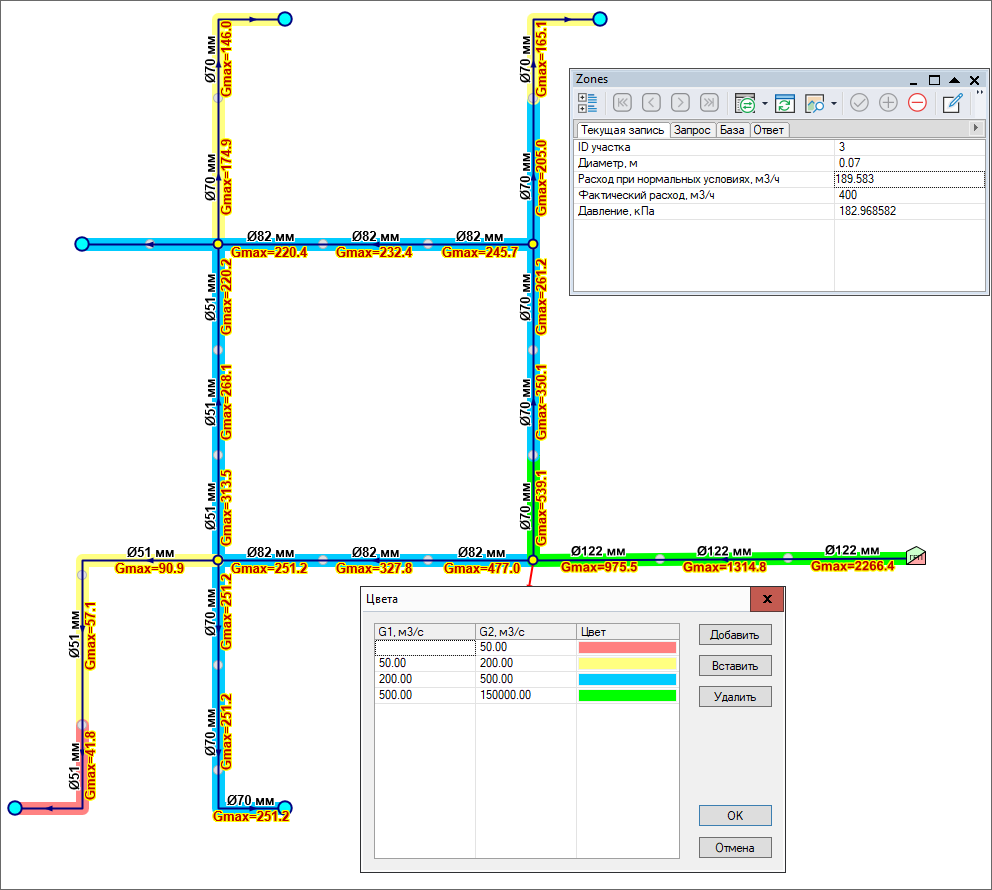

Пример результатов расчёта резерва газовой сети

Рисунок 130. Пример результатов расчёта резерва газовой сети
