Ошибка Z005: ID=ХХ Отсутствуют данные по объекту

Рисунок 232. Ошибка Z005

Данные ошибки возникают из-за того, что для изображенных в слое объектов нет соответствующих записей в базе данных (даже пустых).

Для решения ошибки следует выполнить функцию Обновить число записей. После обновления числа записей и повторного запуска расчета, ошибка поменяется на другую — "Неверное значение поля", с явным указанием поля в базе данных.

Ошибка ZD002: ID=ХХ Неверное значение поля

Рисунок 233. Ошибка неверное значение поля

На рисунке сверху выведены ошибки, связанные с неверным значением поля Длина, м и поля Шероховатость трубопровода, мм. В обоих случаях ХХ − индивидуальный номер объекта (ID или Sys), автоматически присваиваемый объекту при прорисовке сети.

Данная ошибка выводится при наличии некорректных данных или при отсутствии исходной информации хотя бы в одной строке необходимой для расчетов. Для устранения ошибки необходимо дважды щелкнуть левой кнопкой мыши по сообщению, после чего откроется окно семантической информации по объекту с неверными или отсутствующими данными, и курсор встанет на поле, где необходимо ввести или исправить информацию.

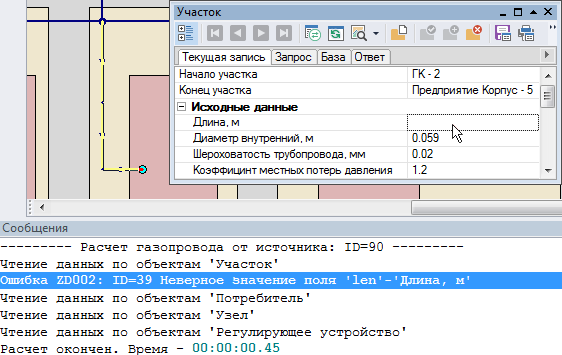

Рисунок 234. Исправление ошибки с неверным значением поля
