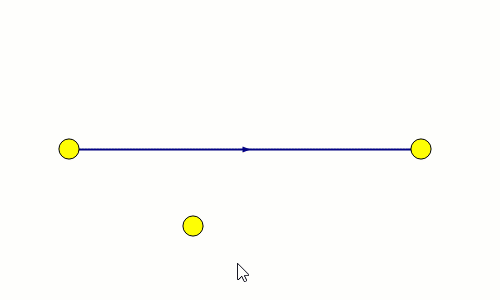

Разбиение участка на два узловым объектом (внедрение объекта в существующую сеть)

В процессе работы может возникнуть необходимость вставить объект на уже введенный участок сети. Сделать это можно в любой точке участка, кроме начала и конца. При вставке объекта на существующий участок, этот участок разбивается на два участка: один перед объектом, другой после.

Внедрение узлового объекта в режиме Узлы

Для разбиения участка нужно:

  1. Нажать на панели инструментов кнопку Узлы - .

  2. Отметить точку вставки на участке, для этого подвести курсор к предполагаемой точке разбиения и нажать левую клавишу мыши. Место на отрезке отобразится кружком, в точке перелома - квадратиком (b).

  3. Нажать на панели инструментов кнопку или щёлкнув правой кнопкой мыши выбрать в контекстном меню пункт Вставить символьный объект. После чего откроется всплывающее окно объектов редактируемого слоя.

  4. Из списка объектов с помощью левой кнопки мыши выбрать нужный. Выбранный объект будет внедрен в участок (c).

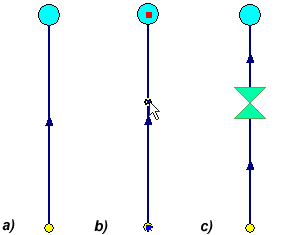

    Вставка объекта на существующую сеть

    Рисунок 66. Вставка объекта на существующую сеть

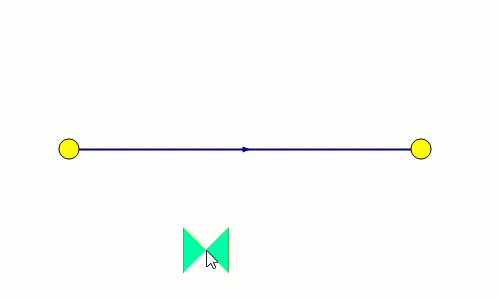

Внедрение узлового объекта в режиме ввода символа

Для внедрения узлового объекта в участок надо:

  1. Сделать (если еще не сделан) редактируемым слой, в котором находится объект (кнопка ).

  2. Нажать кнопку и в открывшемся списке выбрать тот символьный объект, который необходимо ввести, например разветвление.

  3. Подвести к предполагаемому месту внедрения символьного объекта и удерживая клавиши CTRL+ALT сделать щелчок левой кнопкой мыши.

  4. Объект добавится в указанное место, а участок будет разделён.

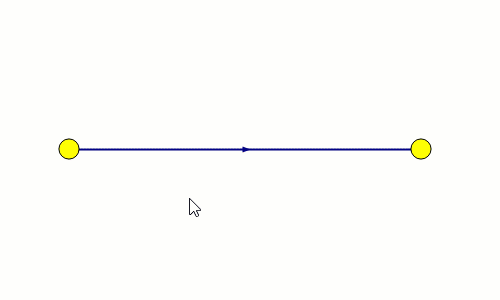

Внедрение узлового объекта в режиме ввода участка

Изображая инженерную сеть с помощью Участка, можно быстро внедрить узловой объект на существующую сеть.

Нанесение сети в режиме ввода участка

Рисунок 67. Нанесение сети в режиме ввода участка


  1. Изображая сеть участком, подведите курсор к предполагаемому месту внедрения объекта на уже существующем участке.

  2. Удерживая клавиши CTRL+ALT щёлкните левой кнопкой мыши

  3. Объект добавится в указанное место, а участок будет разделён.
