Объединение последовательно соединенных участков (удаление объекта с нанесенной сети)

Если на сети установлен объект, который связан только с двумя участками, то его можно удалить, таким образом, что два связанных с ним участка объединятся в один, а на месте удаленного узла будет точка перелома объединенного участка.

В отличие от простого удаления объекта (через Del) при котором нарушается связанность, в этом случае, несмотря на изменение топологии (сеть уменьшается на один узел и одно ребро), связность сети не нарушается, так как происходит объединение участков.

Для объединения участков с общим узлом нужно:

  1. Выбрать режим Узлы, нажав на панели инструментов кнопку .

  2. Отметить удаляемый узел. Подвести курсор к узловому объекту и нажать левую клавишу мыши (b).

    Удаление объекта с нанесенной сети

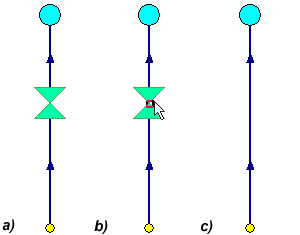

    Рисунок 70. Удаление объекта с нанесенной сети


  3. Нажать на панели инструментов кнопку или щёлкнуть правой кнопкой мыши и в контекстно меню выбрать Исключить символьный объект (c).

[Примечание]Примечание

Если число связей отмеченного узла отлично от двух (то есть в этом узле сходиться три участка), или объект является конечным или начальным для участка, то удаление объекта не произойдет.
