Запуск конструкторского расчета

[Примечание]Примечание

Прежде чем запускать расчет, внимательно проверьте настройки расчетов (Настройка объектов слоя, данных и размерности полей).

Для запуска конструкторского расчета:

  1. Выполните команду главного меню Задачи|ZuluGaz или нажмите на панели инструментов кнопку . Откроется окно гидравлических расчетов.

  2. Нажмите кнопку Слой..., выберите слой рассчитываемой газопроводной сети, затем для подтверждения выбора и закрытия диалога нажмите кнопку ОК.

    Окно выбора слоя

    Рисунок 104. Окно выбора слоя


  3. В окне расчетов перейдите на вкладку Конструкторский.

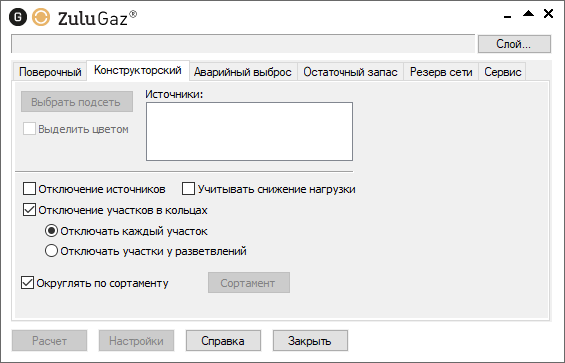

    Вкладка «Конструкторский» диалога гидравлических расчетов

    Рисунок 105. Вкладка «Конструкторский» диалога гидравлических расчетов


  4. Далее необходимо указать системе подсеть для расчета, для этого нажмите на панели навигации кнопку Выделить . Выберите на схеме газопроводной сети участок подключения к одному из регулирующих устройств. В случае, если объект не выделяется следует производить щелчок мыши удерживая нажатыми клавиши Ctrl+Shift.

  5. На панели Конструкторского расчета нажмите кнопку Выбрать подсеть.

    [Примечание]Примечание

    Если включена опция Выделить цветом то:

    • участки участвующие в расчете будут выделены цветом;

    • отключаемые участки в кольцах будут окрашены красным цветом;

    • участки, не попавшие в выборку - останутся без изменений.

  6. Установите параметры проведения конструкторского расчёта:

    • Включите опцию Округлять по сортаменту - в этом случае диаметры будут подобраны в соответствии со справочником по трубам. При отключении данной опции диаметры будут вычисляться быстрее, но без соответствия сортаменту Сортаменту.

    • Если необходимо, установить опцию учитывать Отключение источников - при включении данной опции, диаметры будут подбираться с учётом отключения источников (ГРС, ГРПС и т.д.).

    • Для подбора диаметров с учётом отключений в кольцах, выберите способ Отключение участков в кольцах:

      • Отключать каждый участок - в этом случае будет отключаться каждый участок в кольце.

      • Отключать участки у разветвлений - при этом способе расчёта, будут отключаться только начальные участки у основных разветвлений (время выполнения расчёта сокращается).

  7. Нажмите кнопку Расчет.

Результаты расчета можно посмотреть в базе данных по участкам газопроводной сети или построить график падения давления по выбранному направлению (подробней о графике падения давления можно узнать в разделе График падения давления).
