Дополнительные условия подбора диаметров

Отключение источников

Конструкторский расчёт сети с несколькими источниками можно проводить с учётом отключения источников (ГРС, ГРПС и т.д.). В этом случае диаметры участков будут подбираться так, чтобы один из источников обеспечивал бесперебойную подачу газа. При выполнении расчетов с учетом отключения элементов сети, система последовательно выполняет несколько гидравлических расчетов. Во время первого расчета, без учета отключений, фиксируются начальные диаметры. В дальнейшем происходит корректировка подобранных диаметров с учетом отключений.

[Подсказка]Подсказка

При расчетах с учетом отключения источников, возможно учитывать снижение расхода газа (нагрузки) на потребителях.

Далее на картинках изображены несколько вариантов расчёта: без учета и с учётом отключения источников.

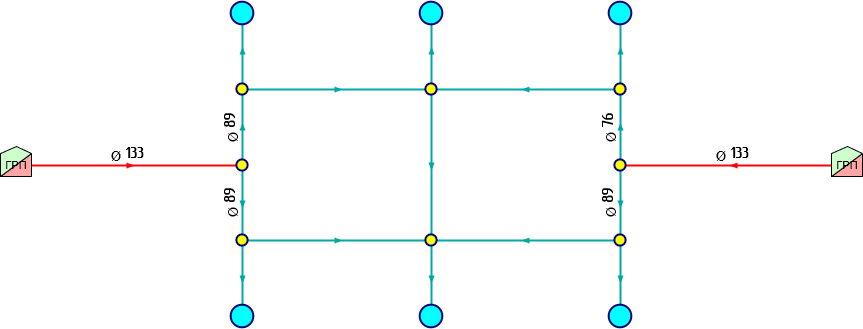

Диаметры, подобранные без учёта отключения источников

Рисунок 102. Диаметры, подобранные без учёта отключения источников

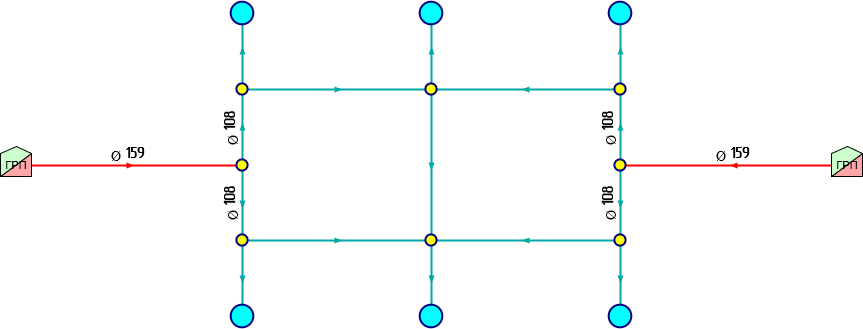

Диаметры, подобранные с учётом отключения источников

Рисунок 103. Диаметры, подобранные с учётом отключения источников


Отключение участков в кольцах

При расчёте диаметров возможно учитывать отключение участков газовой сети в кольцах. Такие участки будут выделены красным цветом. При выполнении расчетов с учетом отключения элементов сети, система последовательно выполняет несколько гидравлических расчетов. Во время первого расчета, без учета отключений, фиксируются начальные диаметры. В дальнейшем происходит корректировка подобранных диаметров с учетом отключений.

[Подсказка]Подсказка

При расчетах с учетом отключений участков в кольцах, возможно учитывать снижение расхода газа (нагрузки) на потребителях.

  • Отключать каждый участок - в этом случае диаметры будут определяться с учетом отключения каждого участка в кольце.

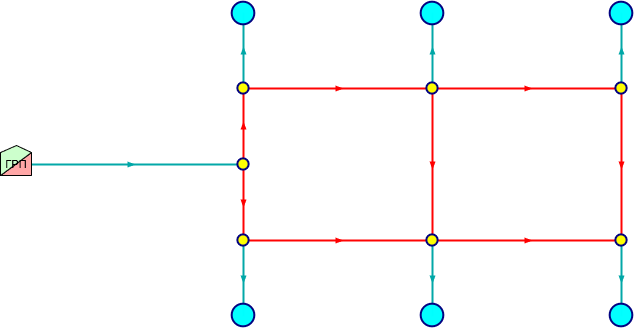

    Отключение всех участков в кольцах

    Рисунок 104. Отключение всех участков в кольцах


  • Отключать участки у разветвлений - при этом способе расчёта, будут отключаться только начальные участки у основных разветвлений. В этом случае время выполнения расчёта сокращается.

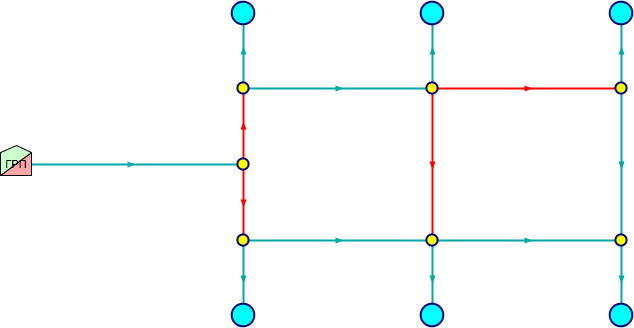

Отключение участков у разветвлений

Рисунок 105. Отключение участков у разветвлений


Учитывать снижение нагрузки

При подборе диаметров газопровода с учетом отключений (участков или источников), возможно учитывать возможное снижение расхода на потребителях (например, на время устранения аварии).

Допустимый процент снижения расхода газа следует указать у потребителей в поле Kg, Снижение нагрузки, %.

При запуске конструкторского расчёта необходимо чтобы была включена опция Учитывать снижение нагрузки.

Фиксированный диаметр

При проведении конструкторского расчёта возможно "зафиксировать" диаметр определённых участков. На таких участках сети ZuluThermo подбирать диаметр не будет, но будет учитывать при расчёте других трубопроводов.

Для того чтобы зафиксировать диаметр трубопровода:

  1. Внести значения диаметра трубопровода в поле diam, Диаметр внутренний, м.

  2. Указать 1 в поле diam_con_status, Статус при подборе диаметра, для фиксации диаметра.
