Работа с режимами


Пред.		След.

Создание типа еще не позволяет вводить в слой объекты данного типа, так как не существует информации о способе их отображения. Способ отображения типового объекта а так же дополнительные настройки задаются одним из его режимов.

Действия доступные с режимами:

Создание режимов. Для создания нового режима у типа выберите требуемый тип, нажмите на панели инструментов диалога кнопку Новый... и в открывшемся списке укажите Новый режим, либо выберите пункт меню Правка|Новый режим.... Новый режим будет создан и добавлен в список режимов типа. Далее требуется задать параметры режима.

Подсказка

Добавить новый режим в структуру слоя можно с помощью метода ObjectModes.AddItem.
Редактирование режимов. Для редактирования уже созданного режима выберите его в списке и задайте требуемые параметры в правой части диалога структуры слоя;
Изменение порядка следования режимов. Для изменения положения режима в списке режимов определенного типа надо в дереве типов и режимов «встать» на нужный режим, нажать и удерживать клавишу Ctrl и перемещать режим по списку клавишами вверх/вниз (стрелками).
Удаление режимов. Для удаления режима, выберите его в списке и нажмите кнопку Удалить на панели инструментов. Режим можно удалить только тогда, когда он не занят объектами (в слое нет объектов этого режима).

	Подсказка
	Удалить режим можно с помощью метода `ObjectModes.RemoveItem`.

Настройка режимов

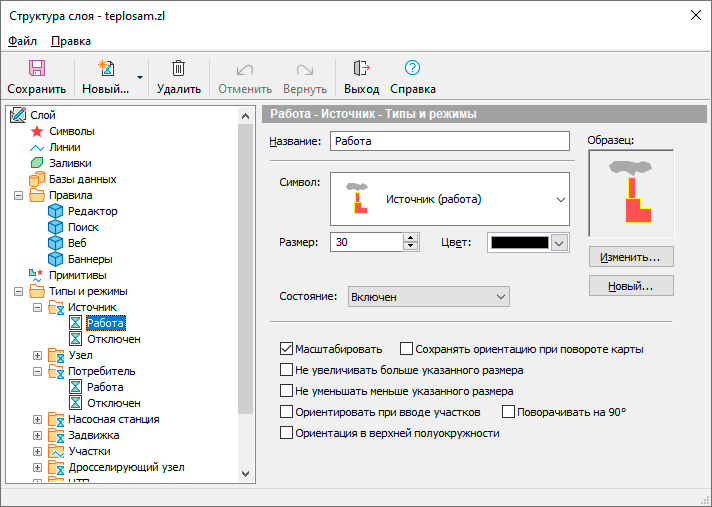

Рисунок 163. Параметры режима в диалоге структуры слоя

Параметры выбранного режима задаются в правой части диалога структуры, изображенного на рисунке выше.

Набор параметров зависит от выбранного при создании нового типа графического типа. Общим для всех режимов является только поле Название в котором задается название режима. При создании режима по умолчанию для него задается название «Название режима # НОМЕР», где НОМЕР – порядковый номер режима в типе. Пользователь самостоятельно может изменить его на нужное название.

Далее будет рассмотрена настройка режимов для следующих графических типов:

Настройки режима для символьного графического типа

Каждый режим символьного графического типа связан с одним из символов библиотеки символов и для него должны быть заданы следующие параметры:

В списке Символ из символов слоя выбирается символ, требуемый для отображения режима. В том случае, если подходящего символа нет, можно создать новый нажав кнопку Новый (подробней см. «Редактор символов»), либо отредактировать выбранный символ нажав кнопку Изменить.
В поле Размер выбирается размер символа.
Поле Цвет возможно использовать только для тех символов, у которых цвет узора выбран авто, цвет таких символов отображается в виде серо-белых квадратиков ().

В поле Состояние указывается проводимость объекта. Свойство проводимости объекта используется при решении топологических задач. Виды проводимости для символьного типа, объекта инженерных сетей вида «Источник», либо «Задвижка»:

Включен – рабочее состояние, проводимость во всех направлениях.

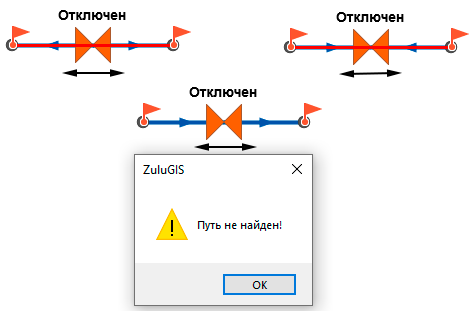

Отключен – нет проводимости.

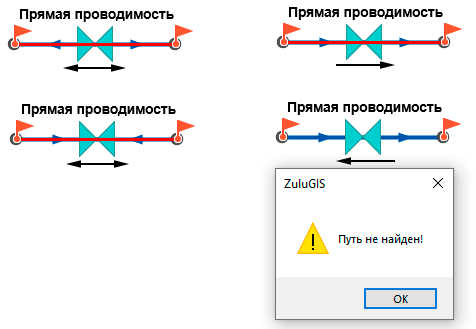

Прямая проводимость – существует проводимость от входящих участков к выходящим (для устройств входящей сети является потребителем, для устройств выходящей – источником).

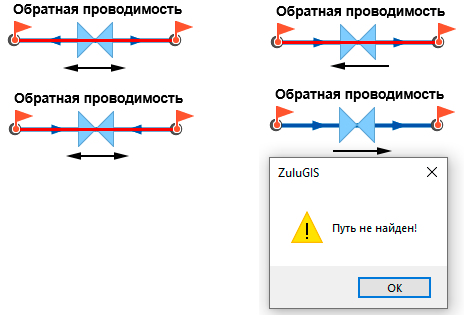

Обратная проводимость - проводит от выходящих участков ко входящим (для устройств входящей сети является потребителем, для устройств выходящей – источником).
Размыкатель - существует проводимость от выходящих по направлению участков к входящим. В этом состоянии все входящие и выходящие в узел участки разъединены между собой. То есть проводимость через узел в любых направлениях полностью отсутствует.
Не работает - в данном состоянии объект ведёт себя как простой узел (всегда открыта). Например, создав дополнительный режим работы задвижки (Сломана) с таким состоянием, в коммутационных задачах такие объекты учитываться не будут.

	Предупреждение
При добавлении дополнительных режимов в инженерные сети существуют определенные правила! Например такие режимы как потребитель и задвижка следует добавлять в определенной последовательности и по определенным правилам: Задвижки задаются парами режимов, которые воспринимаются программой следующим образом: нечетный номер режима соответствует открытому состоянию, четный номер режима – закрытому. «Номера режимов 1, 3, 5 и т. д.» – включена. «Номера режимов 2, 4, 6 и т. д.» – отключена. Для символьного типа, объекта инженерных сетей вида «потребитель» поле состояние отсутствует, но существуют такие же правила как и у задвижки: задаются парами режимов, которые воспринимаются программой следующим образом: нечетный номер режима соответствует включенному состоянию, четный номер режима – отключенному. В случае отключения участка сети, потребители, попавшие под отключение изменят режим работы на отключенный (перейдут в режим с номером на единицу больше). «Номера режимов 1, 3, 5 и т. д.» – включен. «Номера режимов 2, 4, 6 и т. д.» – отключен. Подробней о правилах добавления режимов в конкретный вид инженерной сети можно ознакомиться в справке по этой сети: тепловая сеть - https://www.politerm.com/zuluthermo/webhelp/index.html#layer_struct_regims_create_rules.html водопроводная сеть - https://www.politerm.com/zuluhydro/webhelp/index.html#regims_create_rules.html газопроводная сеть - https://www.politerm.com/zulugaz/webhelp/index.html#regims_create_rules.html паропроводная сеть - https://www.politerm.com/zulusteam/webhelp/index.html#regims_create_rules.html

Предупреждение

При добавлении дополнительных режимов в инженерные сети существуют определенные правила!

Например такие режимы как потребитель и задвижка следует добавлять в определенной последовательности и по определенным правилам:

Задвижки задаются парами режимов, которые воспринимаются программой следующим образом: нечетный номер режима соответствует открытому состоянию, четный номер режима – закрытому.

«Номера режимов 1, 3, 5 и т. д.» – включена.
«Номера режимов 2, 4, 6 и т. д.» – отключена.

Для символьного типа, объекта инженерных сетей вида «потребитель» поле состояние отсутствует, но существуют такие же правила как и у задвижки: задаются парами режимов, которые воспринимаются программой следующим образом: нечетный номер режима соответствует включенному состоянию, четный номер режима – отключенному. В случае отключения участка сети, потребители, попавшие под отключение изменят режим работы на отключенный (перейдут в режим с номером на единицу больше).

«Номера режимов 1, 3, 5 и т. д.» – включен.
«Номера режимов 2, 4, 6 и т. д.» – отключен.

Подробней о правилах добавления режимов в конкретный вид инженерной сети можно ознакомиться в справке по этой сети:

тепловая сеть - https://www.politerm.com/zuluthermo/webhelp/index.html#layer_struct_regims_create_rules.html
водопроводная сеть - https://www.politerm.com/zuluhydro/webhelp/index.html#regims_create_rules.html
газопроводная сеть - https://www.politerm.com/zulugaz/webhelp/index.html#regims_create_rules.html
паропроводная сеть - https://www.politerm.com/zulusteam/webhelp/index.html#regims_create_rules.html

При установленном флажке Масштабировать для символа включается режим масштабирование, то есть размер символа изменяется при изменении масштаба карты.
При установленном флажке Не увеличивать больше указанного размера, символ не увеличивается при масштабе карты большем, чем указанный в поле размер.
При установленном флажке Не уменьшать меньше указанного размера, символ не уменьшается при масштабе карты меньшем, чем указанный в поле размер.
При установленном флажке Ориентировать при вводе участков, объекты, при вводе на карте будут повернуты по направлению ввода участков. Установка флажка не влияет на положение уже введенных на карту объектов.
При установленном флажке Поворачивать на 90 град., символ, при вводе на карте, поворачивается на угол 90 градусов по часовой стрелке, относительно изображения в редакторе символов. Параметр действует только при установленном флажке Ориентировать при вводе участков.
При установленном флажке Ориентация в верхней полуокружности объекты при нанесении будут принимать ориентацию в верхней полуокружности вводимого участка. Параметр действует только при установленном флажке Ориентировать при вводе участков.

Настройки режима для линейного графического типа

Рисунок 164. Параметры режима линейного графического типа в диалоге структуры слоя

Для режимов линейного графического типа задаются цвет, толщина и стиль линии, указываются они в следующих полях:

В поле Цвет задается цвет линии режима.
В поле Стиль из линейных стилей слоя выбирается стиль режима. Стиль можно выбрать или нажав на , в этом случае набор стилей откроется в виде списка или нажав кнопку ..., тогда стили откроются в дополнительном окне выбора (если нужного стиля нет в списке, его можно самостоятельно создать.
В полях Толщина на экране и Толщина при печати задается толщина линий режима при выводе на экран и при выводе на печать.

В поле Масштаб 1:1 задается коэффициент масштабирования. Он нужен для регулирования размеров толщины линии при изменении масштаба карты. Коэффициент применяется к величине толщины линии на экране. Например, при указанной толщине линии 1 пкс и коэффициенте 100 толщина линии на карте будет соответствовать 1 метру. Соответственно чем больше величина коэффициента, тем толще выглядит линия при одном и том же масштабе карты.

Масштабирование линии будет производиться только при установленной опции Масштабировать.

	Примечание
	Масштабирование элементов сложного стиля линий, создаваемого пользователем будет возможно только при условии задания в редакторе стиля линий пропорциональных линейных размеров (см. «Редактор стиля линий»).

Отображать направления - при установке данной опции на линейном объекте стрелками будет отображаться направление. В дальнейшем если опция включена то отключить отображение направления не меняя свойства линейного режима возможно через настройку слоя. Если же опция отключена то даже при включении отображения в настройке слоя направление отображаться не будет.

Если при создании типа дополнительно были установлены опции участок и отсекающий дополнительно в поле Состояние можно задать свойство проводимости, эти параметры используются ТОЛЬКО для решения топологических задач. Виды проводимости линейных объектов (Участков):

Включен – проводит в обоих направлениях.
Отключен – нет проводимости.
Прямая проводимость – проводит по направлению ввода (по стрелке).
Обратная проводимость – проводит против направления ввода (против стрелки).

	Предупреждение
При необходимости добавления дополнительных режимов для инженерных расчетов следует добавлять режимы линейных объектов в определенной последовательности и по определенным правилам, в зависимости от вида сети: тепловая сеть - https://www.politerm.com/zuluthermo/webhelp/index.html#layer_struct_regims_create_rules.html водопроводная сеть - https://www.politerm.com/zuluhydro/webhelp/index.html#regims_create_rules.html газопроводная сеть - https://www.politerm.com/zulugaz/webhelp/index.html#regims_create_rules.html паропроводная сеть - https://www.politerm.com/zulusteam/webhelp/index.html#regims_create_rules.html

Предупреждение

При необходимости добавления дополнительных режимов для инженерных расчетов следует добавлять режимы линейных объектов в определенной последовательности и по определенным правилам, в зависимости от вида сети:

тепловая сеть - https://www.politerm.com/zuluthermo/webhelp/index.html#layer_struct_regims_create_rules.html
водопроводная сеть - https://www.politerm.com/zuluhydro/webhelp/index.html#regims_create_rules.html
газопроводная сеть - https://www.politerm.com/zulugaz/webhelp/index.html#regims_create_rules.html
паропроводная сеть - https://www.politerm.com/zulusteam/webhelp/index.html#regims_create_rules.html

Пересечение линий - в данном разделе производится настройка пересечения линейных объектов.

Настройки режима для площадного графического типа

Рисунок 165. Параметры режима площадного графического типа

Каждому режиму площадного типа надо задать цвет, толщину и стиль линии контура, а также цвет и стиль заливки внутренней области контура, параметры задаются в следующих полях:

в группе полей Граница настраиваются параметры границы площадного объекта:
- в поле Цвет задается цвет границы;
- в поле Стиль из линейных стилей слоя выбирается стиль границы. Стиль можно выбрать или нажав на , в этом случае набор стилей откроется в виде списка или нажав кнопку ..., тогда стили откроются в дополнительном окне выбора (если нужного стиля нет в списке, его можно самостоятельно создать;
- в полях Толщина на экране и Толщина при печати задается толщина границ при выводе на экран и при выводе на печать;
в группе полей Заливка настраиваются параметры заливки площадного объекта:
- в полях Цвет фона и Цвет узора задаются цвета узора и фона заливки;
- в поле Узор из площадных стилей слоя выбирается стиль заливки. Стиль можно выбрать или нажав на , в этом случае набор стилей откроется в виде списка или нажав кнопку ..., тогда стили откроются в дополнительном окне выбора (если нужного стиля нет в списке, его можно самостоятельно создать;
- в поле Прозрачность задается степень прозрачности заливки (от 0 до 100), поле активно только для заливки, у которой узор выбран сплошной заливкой;
- В поле Масштаб 1:1 указывается масштаб, при котором размеры элементов заливки отображаются один к одному (параметр аналогичен размеру символа в настройке символьного объекта). Масштабирование будет производиться только при установленной опции Масштабировать.

Настройки режима для текстового графического типа

Рисунок 166. Параметры режима текстового графического типа

Для режимов текстового графического типа параметры задаются в следующих полях:

В разделе Шрифт - выбирается шрифт для текстового объекта.
В разделе Начертание - задается начертание для текстового объекта.
Из списка Набор надо выбрать набор для кодирования символов (по умолчанию используется Юникод).
В разделе Текст задаются дополнительные параметры для текста:
- Подчеркнутый, Зачеркнутый - при выборе данных опций текст будет соответственно подчеркнут или зачеркнут;
- из списка Цвет - выбрать цвет для шрифта;
- в окошке Высота задать высоту текста, высота задается относительных единицах. Для регулирования размеров текстовых объектов на карте вводится коэффициент масштабирующий отображение текста. Коэффициент задает масштаб карты, при котором текст будет отображаться в таком же размере, в каком он был создан в структуре. Чем больше значение коэффициента, тем крупнее выглядят текст на карте (при одном и том же масштабе карты).
В разделе Фон можно задать:
- из списка выбрать Тип текста- будет он с ореолом или выделен боксом вокруг текста, по умолчанию никаких эффектов у текста не будет;
- при выборе типа Ореол или Бокс для них из списка Цвет выбирается цвет.
В разделе Выравнивание задается выравнивание для текста:
- по горизонтали: лево, центр, право;
- по вертикали: верх, базовая линия, низ;
- при многострочном тексте: лево, центр, право.

	Примечание
	Все задаваемые параметры текстового объекта будут отображаться в окошке Образец.

	Подсказка
	Добавить новый режим в структуру слоя можно с помощью метода `ObjectModes.AddItem`.
