Общие настройки
Во вкладке Общие отображается следующая информация по слою:

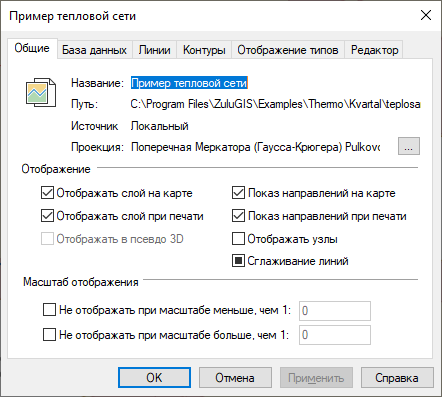

Рисунок 289. Окно настройки слоя. Вкладка Общие
Название слоя – отображается пользовательское наименование, которое указывается при его создании.
Путь – полный путь до места хранения слоя.
Источник – отображается версия ZuluServer или Локальный, если работа с данными осуществляется локально.
Проекция – в данной строке отображается назначенная слою проекция. Для отображения всех характеристик проекции или экспорта проекции слоя нажмите кнопку .
Отображение:
-
отображать слой на карте – слой будет виден, если стоит галочка, в противном случае нет;
![[Подсказка]](images/admon/tip.png)
Подсказка Параметр соответствует свойству
Layer.Visible. -
отображать слой при печати – слой будет напечатан, если стоит галочка, в противном случае нет;
Подсказка Параметр соответствует свойству
Layer.Printable. -
отображать в псевдо 3D – включает режим псевдо 3D, данная опция будет активна только в том случае, если к слою подключена база данных с информацией о высоте объектов;
-
показ направлений на карте – показывать/не показывать стрелками направления для линейных объектов (участков сети - направленных графов). Если при включении данной опции направления на линейных объектах все равно не отображаются, то следует проверить режим линейных типовых объектов в структуре слоя. Если опция отключена в структуре, то даже при включении отображения в настройке слоя направление отображаться не будет;
-
показ направлений при печати – отображать/не отображать стрелками направления для участков сети при печати слоя;
-
отображать узлы – отображать/не отображать узлы объектов;
-
сглаживание линий – включить/отключить сглаживание линий (антиалиасинг) для слоя. Сглаживание линий для всех слоев одновременно задается в настройках карты (, вкладка Карта);
![[Примечание]](images/admon/note.png) | Примечание |
|---|---|
|
Масштаб на карте может быть представлен в двух вариантах: геодезическом и в сантиметрах на пиксель. Выбор нужного масштаба осуществляется в параметрах системы. |
Масштаб отображения:
-
не отображать при масштабе меньше, чем – слой не будет отображаться, если масштаб станет меньше заданного;
Подсказка Параметр соответствует свойству
Layer.MinScale. -
не отображать при масштабе больше, чем – слой не будет отображаться, если масштаб станет больше заданного.
Подсказка Параметр соответствует свойству
Layer.MaxScale.
