Отображение дугой пересечения линейных объектов

Можно графически обозначить дугой место пересечения типовых линейных объектов как показано на рисунке ниже. Чтобы обозначить пересечение на участке, необходимо предварительно определить точку перелома (узел), которая будет центром обозначения пересечения.

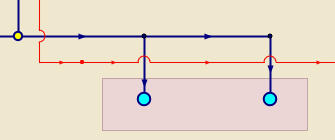

Схема сети

Рисунок 449. Схема сети


Создание пересечения

Для создания пересечения на сети:

  1. Включите редактирование слоя ().

  2. Выберите режим Узлы .

  3. Выделите точку перелома (узел) которая будет центром пересечения. В том случае, если в нужном месте узла нет, то его следует добавить.

  4. Сделайте щелчок правой кнопкой мыши и в контекстом меню выберите пункт Отметить пересечение линий.

Удаление пересечения

Для удаления пересечения на сети:

  1. Включите редактирование слоя ().

  2. Выберите режим Узлы .

  3. Выделите точку перелома (узел) которая является будет центром пересечения.

  4. Сделайте щелчок правой кнопкой мыши и в контекстом меню выбрать пункт Отметить пересечение линий.

Настройка пересечения линий

У пересечения линий настраивается масштаб и радиус дуги. Настройка производится отдельно для каждого режима линейного объекта. Для настройки:

  1. Откройте структуру слоя.

  2. Из дерева типов и режимов выберите режим, которому надо настроить пересечение линий.

  3. Справа в разделе Пересечение линий укажите:

    • Радиус - радиус пересечения в пикселях;

    • Масштаб - указывается масштаб карты с которого пересечения будут уменьшаться, для включения масштабирования так же надо установить опцию Масштабировать.

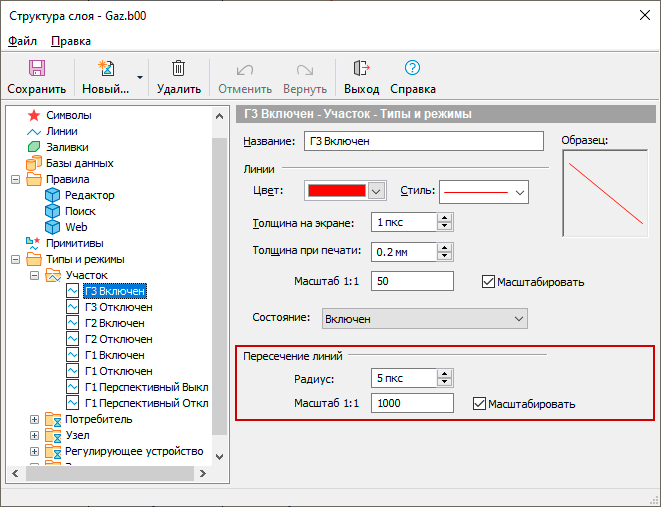

      Настройка пересечений

      Рисунок 450. Настройка пересечений


  4. Сохраните произведенные изменения - кнопка Сохранить .
