Ввод типового символа

[Примечание]Примечание

Чтобы появилась возможность вводить типовые объекты, они должны быть созданы в структуре слоя. При создании слоя типовой инженерной сети такие объекты создаются автоматически. Во всех же остальных случаях такие объекты разрабатываются самостоятельно.

Объекты могут вводится:

Ввод типового символьного объекта на пустое место или с прикреплением к узлу линейного или площадного объекта без его разделения

  1. Включите редактирование слоя.

  2. Нажмите на панели инструментов кнопку , в открывшемся меню типовых объектов выберите нужный объект.

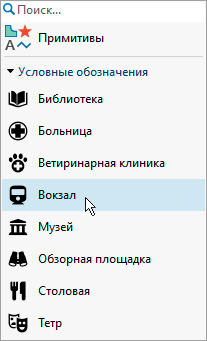

    Окно выбора символа

    Рисунок 333. Окно выбора символа


  3. Далее:

    • Для ввода типового символьного объекта на любое место карты подведите курсор мыши к нужному (пустому) месту на карте и нажмите левую клавишу мыши. Объект отобразится на экране. Если символ устанавливается рядом с уже нанесенными объектами не редактируемого слоя, то для установки его по координатам одного из узлов объекта при вводе символа нажмите и удерживайте клавиши Ctrl+Shift.

    • Для ввода с прикреплением к точке перелома линейного или площадного объекта редактируемого слоя сначала удобней включить отображение узлов - кнопка . Если точки перелома нет на объекте, то подведите курсор к месту желаемого прикрепления и удерживая клавишу Alt на клавиатуре сделайте щелчок левой кнопкой мыши по нему. В результате будет добавлена точка перелома и выбранный символ будет прикреплен к ней.

      Ввод символа с прикреплением к точке перелома

      Рисунок 334. Ввод символа с прикреплением к точке перелома


      Если точка перелома уже есть, то подведите курсор с символом к ней и удерживая клавишу Ctrl на клавиатуре сделайте щелчок левой кнопкой мыши. В результате выбранный символ будет прикреплен к указанной точке перелома.

    [Примечание]Примечание

    Открепить символ от объекта можно в режиме Объект или Узлы с нажатой клавишей Shift.

[Примечание]Примечание

Как изменить размер отображения типового символьного объекта см. «Изменение размеров символов».

В результате данной операции на участок сети будет добавлен (прикреплен) символьный объект, при этом разбиение участка не происходит. Такая операция может понадобиться в том случае, когда участок требуется пометить символом. В расчетах добавленный таким образом символ участвовать не будет. В инженерных сетях таким символом может случить например символ аварии на участке.

[Примечание]Примечание

Символ может добавляться не только на типовые объекты но и на точки перелома простых линейных или площадных объектов.
